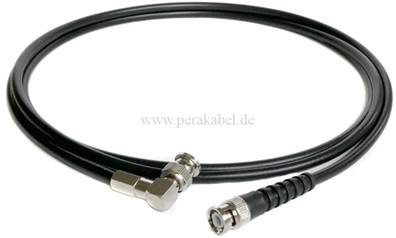

Koaxialkabel SC-Focusline MS/SC-Vector (RCB) - BNC-Stecker gewinkelt 90° auf BNC-Stecker
(Art.Nr.: 9906)
|
KABEL : Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Im Gegensatz zu den gängigen Videoleitungen ist das SC-Focusline MS versehen mit einem weichen und trotzdem sehr widerstandsfähigen Mantel und einem engverseilten Kupfergeflecht aus oxygenfreiem Kupfer. Vorteile:
Anwendung:
Eigenschaften : Analog Eigenschaften : Digital 75 Ω Eigenschaften : OFC hochreines Kupfer Einsatzgebiet : Studio / Broadcast / Mobiler Einsatz outdoor / indoor / Installation Einsatzgebiet : ELA 100 V Anwendung : Videokabel Aufbau : 02YS(ST)CH0,6/3,7 Mantelmaterial : PVC, flammwidrig Mantelmaterial (video) : FR-PVC Mantel Ø [mm] : 6,20 Kanalanzahl (video) : 1 Innenleiter (video) : 1 Innenleiter (video) [mm²] : 0,28 Innenleiter Ø (video) [mm] : 0,60 AWG (video) : 23 Abschirmung : Cu-Geflecht verzinnt + metallisiertes Vlies Bedeckung, opt. [%] : 100 Cu-Litzen (video) : 1 Cu-Litze Ø (video) [mm] : 0,60 Leiterisolationsmaterial : PE Leiterisolation Ø [mm] : 3,70 UV-Beständig : Ja Brandlast je m [kWh] : 0,23 Bauform : rund Verkürzungsfaktor : 0,66 Temperatur min. [°C] : -30 Temperatur max. [°C] : 70 Kapazität Ader/Schirm bei 1m (video) [pF] : 67 Kapazität Ader/Schirm bei 1 ft. (video) [pF] : 20,4216 Dämpfung bei 5 MHz (100m & 20° C) [dB] : 2,2 Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] : 0,6706 Dämpfung bei 50 MHz (100m & 20° C) [dB] : 7,3 Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] : 2,225 Dämpfung bei 200 MHz (100m & 20° C) [dB] : 15,4 Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] : 4,6939 Dämpfung bei 470 MHz (100m & 20° C) [dB] : 24,5 Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] : 7,4676 Dämpfung bei 862 MHz (100m & 20° C) [dB] : 33,7 Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] : 10,2718 Dämpfung bei 1000 MHz (100m & 20° C) [dB] : 37,2 Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] : 11,3386 Wellenwiderstand [Ω] : 75 Leiterwiderstand bei 1 km [Ω] : 63,5 Leiterwiderstand bei 1000 ft. [Ω] : 19,3548 Schirmwiderstand bei 1 km [Ω] : 13 Schirmwiderstand bei 1000 ft. [Ω] : 3,9624 Pfeilschnell... ist die Datenübertragung des SC-Vector (RCB) mit einer Rate von 1,5 Gb/s, das zudem einen niedrigen Rückflusswert (Return Loss) garantiert. Natürlich ist das SC-Vector (RCB) auch als hochwertiges G-SDI-Videokabel für das Studio oder den Ü-Wagen geeignet. Es bietet mit seiner Doppelschirmung und hervorragenden Dämpfungswerten viele Vorteile gegenüber einfachen Videokabeln. Sie erlauben im Vergleich zu einem 0.6/3.7 Videokabel bis zu 30 % längere Übertragungswege. Das SC-Vector (RCB) wird im Ü-Wagen, im Digital-TV, bei Sport Events, Live Shows, oder anderen Großveranstaltungen eingesetzt. Name: SC-Vector (RCB) GRÜN ; ROT ; BLAU Eigenschaften: 3G-SDI, 6G-SDI, Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI Einsatzgebiet: ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast Anwendung: Videokabel Aufbau: 1x02YS(ST)CH0,8/3,7 HD-SDI Mantelmaterial: PVC Mantel Ø [mm]: 6,00 Kanalanzahl (video): 1 Innenleiter: 1 Innenleiter (video): 1 Innenleiter (video) [mm²]: 0,50 Innenleiter (video) [sqin]: 0.0008 Innenleiter Ø (video) [mm]: 0,80 Innenleiter Ø (video) ["]: 0.0315 AWG (video): 20 Abschirmung: AL / PT-Folie + Cu-Geflecht verzinnt 85 % Bedeckung, opt. [%]: 100 Cu-Litzen (video): 1 Cu-Litze Ø (video) [mm]: 0,80 Cu-Litze Ø (video) ["]: 0.0315 Leiterisolationsmaterial: Gas Injected-PE Leiterisolation Ø [mm]: 3,70 Leiterisolation Ø ["]: 0.1457 UV-Beständig: Ja Brandlast je m [kWh]: 0,16 Bauform: rund Verkürzungsfaktor: 0.82 Temperatur min. [°C]: -10 Temperatur max. [°C]: 80 Kapazität Ader/Schirm bei 1m (video) [pF]: 52,9 Kapazität Ader/Schirm bei 1 ft. (video) [pF]: 16.1239 Dämpfung bei 200 MHz (100m & 20° C) [dB]: 11,2 Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]: 3.4138 Dämpfung bei 470 MHz (100m & 20° C) [dB]: 17 Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]: 5.1816 Dämpfung bei 862 MHz (100m & 20° C) [dB]: 24 Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]: 7.3152 Dämpfung bei 1000 MHz (100m & 20° C) [dB]: 26,4 Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]: 8.0467 Dämpfung bei 1485 MHz (100m & 20° C) [dB]: 32,8 Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]: 9.9974 Dämpfung bei 1750 MHz (100m & 20° C) [dB]: 35,9 Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]: 10.9423 Dämpfung bei 2150 MHz (100m & 20° C) [dB]: 40,1 Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]: 12.2225 Dämpfung bei 3000 MHz (100m & 20° C) [dB]: 47,9 Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]: 14.5999 Dämpfung bei 6000 MHz (100m & 20° C) [dB]: 77,8 Dämpfung bei 9000 MHz (100m & 20° C) [dB]: 99,4 Dämpfung bei 12000 MHz (100m & 20° C) [dB]: 118,6 Wellenwiderstand [Ω]: 75 Leiterwiderstand bei 1 km [Ω]: 37 Leiterwiderstand bei 1000 ft. [Ω]: 11.2776 Schirmwiderstand bei 1 km [Ω]: 20 Schirmwiderstand bei 1000 ft. [Ω]: 6.096 BNC-Stecker : 75 Ohm ; Gewinkelt 90° ; metall ; twist-on BNC-Stecker : 75 Ohm ; crimp ; Knichschutz |
