BNC-Stecker metall auf BNC-Stecker metall ( Kabel 75 Ohm )

Art.Nr.:: 7898
Lagerbestand:: Stück

Kabellänge:

Farbe ( Knickschutztülle ):

Farbe ( Kabel ):

ab 14,40 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Frage zum Produkt

Beschreibung

Beschreibung

Die vielen Anwendungsmöglichkeiten sind bemerkenswert. Und unsere RG-Leitungen sind für Ihre Alterungsbeständigkeit und lange Lebensdauer bekannt. Bei RG (Radio Guide)-Leitungen handelt es sich um Kabel mit einer oder zwei Kreuzgeflechtabschirmungen die nach der amerikanischen MIL-C-17 Norm konzipiert wurden. Diese ursprünglich für das Militär erdachte Norm ist der Garant für sehr hohe und immer gleichbleibende Fertigungs-Qualität und Robustheit. RG-Kabel sind für unzählige Anwendungen in der Hochfrequenzübertragungstechnik speziell in Sender- und Empfangsanlagen, Elektronik und in der Datenübertragung gedacht.

Vorteile:

Extrem lange Lebensdauer durch alterungsbeständige Ummantelung
Konstante und genaue elektrische Werte

Anwendung:

Zur Datenübertragung S/P-DIF tauglich
In der Hochfrequenztechnik
Im Antennenbau
Zur Festinstallation
HiFi-Verbindungen
In der Computertechnik

Name SC-Classic Series MKII
Eigenschaften OFC hochreines Kupfer
Eigenschaften Analog ; Digital 75 Ω
Einsatzgebiet Installation / Studio / Broadcast
Einsatzgebiet ELA 100 V
Anwendung RG/U-Koax
Aufbau 02YSCY
Mantelmaterial PVC
Mantel Ø [mm] 6,20
Kanalanzahl (video) 1
Innenleiter (video) 1
Innenleiter (video) [mm²] 0,28
Innenleiter Ø (video) [mm] 0,60
AWG (video) 23
Abschirmung Cu-Geflecht
Bedeckung, opt. [%] 92
Cu-Litzen (video) 1
Cu-Litze Ø (video) [mm] 0,60
Leiterisolationsmaterial PE
Leiterisolation Ø [mm] 3,70
Gewicht bei 1 m [g] 47
UV-Beständig Ja
Brandlast je m [kWh] 0,24
Bauform rund
Verkürzungsfaktor 0,66
Temperatur min. [°C] -25
Temperatur max. [°C] 70
RG-Typ RG59 B/U
Kapazität Ader/Schirm bei 1m (video) [pF] 67
Kapazität Ader/Schirm bei 1 ft. (video) [pF] 20,4216
Dämpfung bei 100 MHz (100m & 20° C) [dB] 11,1
Dämpfung bei 100 MHz (100 ft. & 20 °C / 68 °F) [dB] 3,3833
Dämpfung bei 200 MHz (100m & 20° C) [dB] 16,8
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] 5,1206
Dämpfung bei 470 MHz (100m & 20° C) [dB] 25,1
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] 7,6505
Dämpfung bei 862 MHz (100m & 20° C) [dB] 36,4
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] 11,0947
Dämpfung bei 1000 MHz (100m & 20° C) [dB] 39,2
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] 11,9482
Wellenwiderstand [Ω] 75
Wellenwiderstand (video) [Ω] 75

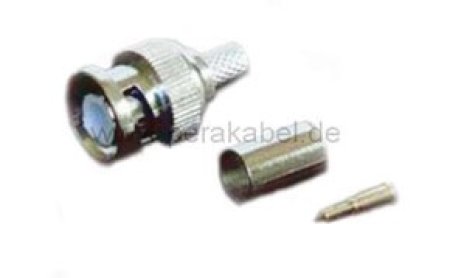

BNC-STECKER :
metall ; Crimpversion ; Knickschutztülle schwarz , blau , rot oder gelb
