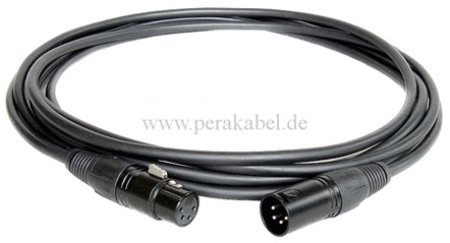

BUS-Steuerkabel XLR-4polig

KABEL :

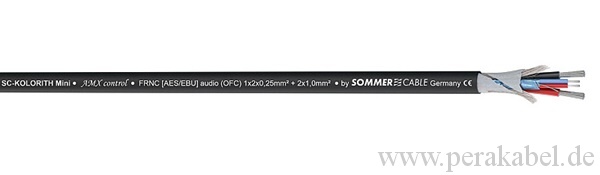

Sommer SC-Kolorith mini

Das SC-KOLORITH überträgt Daten und Spannungsversorgung in einer Leitung. Die paarig verdrillte Datenleitung (Wellenwiderstand 110 Ω) ist geschirmt und garantiert hohe Biegezyklen durch den Aufbau von feinen verzinnten 0,10 mm Einzellitzen. Die beiden Adern zur Spannungsversorgung sind mit 1 mm² perfekt dimensioniert zur Übertragung von Spannungen bis 50 V mit geringen Leistungsverlusten.


Anwendung:

Zum Anschluss an Farbwechsler
Zur Installation (Studio, Licht, Gebäudetechnik)
Verwendung im Außenbereich
Gebäudeinstallations-Systeme auf BUS-Basis sowie den Anschluss an Farbwechsler

Eigenschaften : OFC hochreines Kupfer
Eigenschaften : Analog
Eigenschaften : Digital 110 Ω AES / EBU
Einsatzgebiet : Installation
Einsatzgebiet : Studio / Broadcast
Einsatzgebiet : ELA 100 V
Einsatzgebiet : Mobiler Einsatz outdoor / indoor
Anwendung : BUS Steuerkabel
Farbe : schwarz
Signalübertragung : symmetrisch
Aufbau : [2LIY1,0mm²+(2LIY0,25mm²)(ST)]Y
Aufbau (audio) : (2LIY0,25mm²)(ST)
Aufbau (power) : 2LIY1,0mm²
Mantelmaterial : PVC
Mantel Ø [mm] : 6,50
Mantel Ø (audio) [mm] : 2,30
Kanalanzahl (audio) : 1
Kanalanzahl (power) : 1
Innenleiter (audio) : 2
Innenleiter (power) : 2
Innenleiter (audio) [mm²] : 0,25
Innenleiter (power) [mm²] : 1,00
Innenleiter Ø (audio) [mm] : 0,56
Innenleiter Ø (power) [mm] : 1,13
AWG (audio) : 23
AWG (power) : 17
Abschirmung (audio) : AL / PT-Folie + Beilauflitze
Cu-Litzen (audio) : 32
Cu-Litze Ø (audio) [mm] : 0,10
Leiterisolationsmaterial (audio) : PP
Leiterisolation Ø [mm] : 0,00
Leiterisolation Ø (audio) [mm] : 1,30
Gewicht bei 1 m [g] : 55
UV-Beständig : Ja
Brandlast je m [kWh] : 0,239
Bauform : rund
Bedeckung, opt. [%] : 100
Temperatur min. [°C] : -25
Temperatur max. [°C] : 70
Breite [mm] : 6,5
Höhe [mm] : 6,5
Kapazität Ader/Ader bei 1m (audio) [pF] : 73
Kapazität Ader/Ader bei 1 ft. (audio) [pF] : 22,2504
Kapazität Ader/Schirm bei 1m (audio) [pF] : 115
Kapazität Ader/Schirm bei 1 ft. (audio) [pF] : 35,052
Wellenwiderstand [Ω] : 0
Wellenwiderstand (audio) [Ω] : 110
Leiterwiderstand bei 1 km [Ω] : 0
Leiterwiderstand bei 1000 ft. [Ω] : 0
Leiterwiderstand bei 1 km (audio) [Ω] : 78
Leiterwiderstand bei 1000 ft. (audio) [Ω] : 23,7744
Schirmwiderstand bei 1 km [Ω] : 25
Schirmwiderstand bei 1000 ft. [Ω] : 7,62

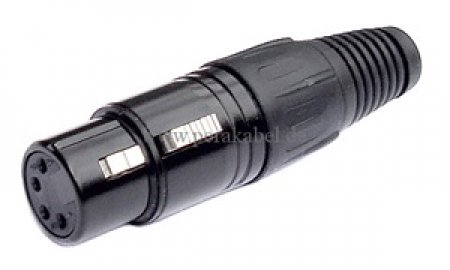

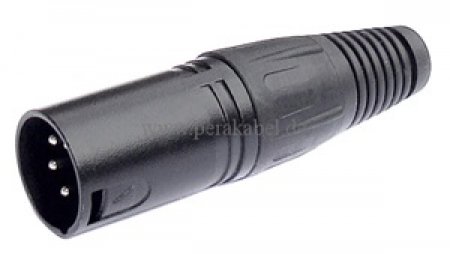

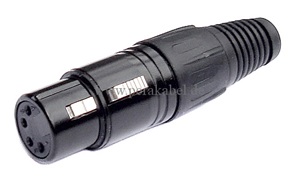

XLR-STECKER / BUCHSE:
4 polig ; schwarz

Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !

Belegung der Steckverbinder :
1 auf 1  Spannungsversorgung (+)
2 auf 2  Datenleitung
3 auf 3  Datenleitung
4 auf 4  Spannungsversorgung (-)
