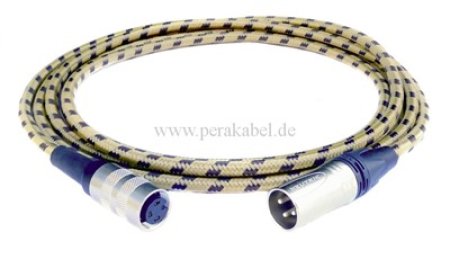

DIN-Buchse 3polig Schraubverschluss auf XLR-Stecker Neutrik NC3MXX (Kabel Vintage Tweed)

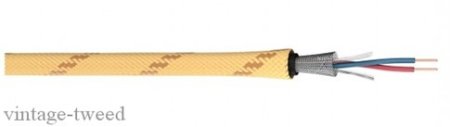

Mikrofonkabel Club Series MKII

Version : Vintage Tweed ; 2 x 0,34 mm²; PVC Ø 6,50 mm ; Stoff Geflecht

2 x 0,34 mm² Adern-Querschnitt beeindrucken und die elektrischen Daten sprechen für sich. Der große Querschnitt und die niedrige Kapazität garantieren eine hervorragende Übertragungsqualität auch über lange Strecken. Die Abschirmung aus blankem Cu-Geflecht besitzt eine optische Bedeckung von 95 % (statt der sonst üblichen 85 %).

Vorteile:

• Hohe Übertragungsqualität durch die Verwendung von feindrahtigen Litzen

• Sehr robust durch dicken Soft-PVC-Mantel

• Gute Abschirmung durch dichten Cu-Wendelschirm

• Hohe Flexibilität, dadurch leicht trommelbar

Anwendung:

• Bühneneinsatz

• Homerecording

Name Club Series MKII  Version : Vintage Tweed
Eigenschaften Analog
Eigenschaften OFC hochreines Kupfer
Einsatzgebiet Installation Bühne / live Studio / Broadcast / ELA 100 V / Mobiler Einsatz outdoor / indoor
Anwendung Mikrofonkabel
Farbe detailliert gelb-schwarz
Farbe detailliert vintage tweed
Signalübertragung symmetrisch
Aufbau (2LI2Y0,34mm²)CY
Mantelmaterial PVC
Mantel Ø [mm] 6,50
Kanalanzahl (audio) 1
Innenleiter (audio) 2
Innenleiter (audio) [mm²] 0,34
Innenleiter Ø (audio) [mm] 0,66
AWG (audio) 22
Abschirmung Cu-Geflechtschirm mit 0,10 mm Einzellitzen
Bedeckung, opt. [%] 95
Cu-Litzen (audio) 19
Cu-Litze Ø (audio) [mm] 0,15
Leiterisolationsmaterial PE
Leiterisolation Ø [mm] 1,50
Gewicht bei 1 m [g] 48
Brandlast je m [kWh] 0,22
Bauform rund
Temperatur min. [°C] -25
Temperatur max. [°C] 70
Breite [mm] 6,5
Höhe [mm] 6,5
Kapazität Ader/Ader bei 1m (audio) [pF] 58
Kapazität Ader/Ader bei 1 ft. (audio) [pF] 17,6784
Kapazität Ader/Schirm bei 1m (audio) [pF] 115
Kapazität Ader/Schirm bei 1 ft. (audio) [pF] 35,052
Wellenwiderstand [Ω] 100
Isolationswiderstand bei 1 km [GΩ] 1
Isolationswiderstand bei 1000 feet [GΩ] 0,3048
Isolationswiderstand bei 1 km (audio) [GΩ] 1
Isolationswiderstand bei 1000 feet (audio) [GΩ] 0,3048
Leiterwiderstand bei 1 km [Ω] 55
Leiterwiderstand bei 1000 ft. [Ω] 16,764
Schirmwiderstand bei 1 km [Ω] 25
Schirmwiderstand bei 1000 ft. [Ω] 7,62

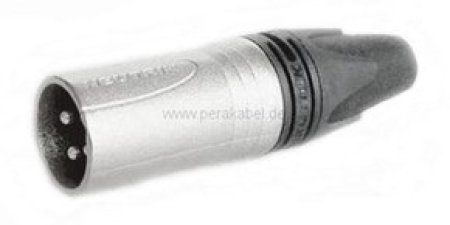

XLR-STECKER :
NC3MXX ( Neutrik )

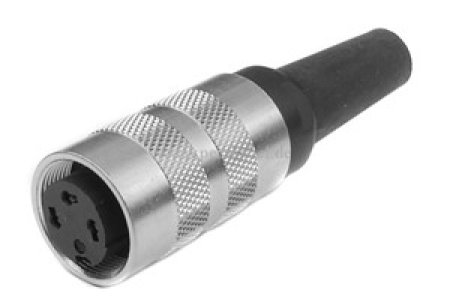

DIN-BUCHSE :
Steckverbinder Bauform: Kabeldose
Polzahl: 3 DIN
Produktgruppe (kurz): M16 IP40
Serie: Serie 581
Steckverbinder-Verriegelung: schrauben
Anschlussart: löten
Anschlussquerschnitt (mm): max. 0.75 mm²
Anschlussquerschnitt (AWG): AWG 18
Schutzart: IP40
EMV-Tauglichkeit: schirmbar
Bemessungsspannung (V): 250 V
Verschmutzungsgrad: 1
Überspannungskategorie: I
Isolierstoffgruppe: III
Bemessungsstrom (40 °C): 7,0 A
Durchgangswiderstand: ≤ 5 mΩ
Isolationswiderstand: ≥ 10¹⁰ Ω
Material (Kontakt): CuSn (Bronze)
Kontaktoberfläche: Ag (Silber)
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Ausführung: Steckverbinder Buchse gerade
Verriegelung: M16
Montageart: Kabelmontage
EMV: schirmbar
Varianten-Bezeichnung: M16 IP40 Kabeldose, Polzahl: 3 DIN, 6.0 - 8.0 mm, schirmbar,löten, IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder

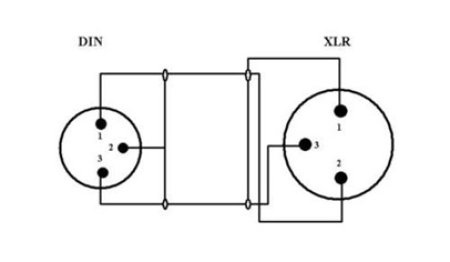

( DIN/Pin 1 an 2 ;  DIN/Pin 3 an 3 ; DIN/Pin 2 an 1-Masse/Schirm )
