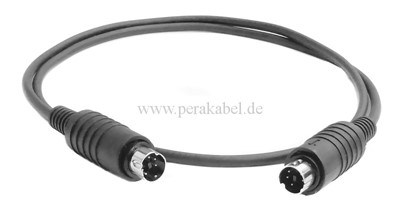

DIN-Kabel Mini DIN-Stecker 5 polig

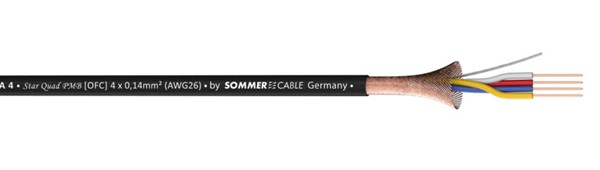

KABEL : Sommer SC-Cicada 4

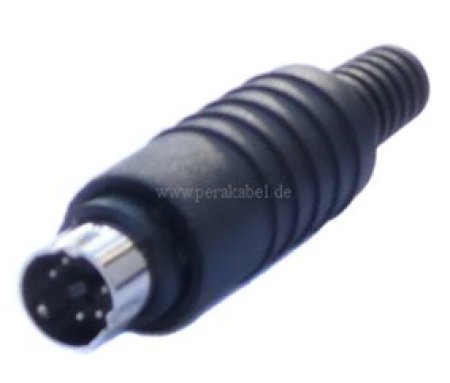

MINI DIN-STECKER :
2 x 5-pol. MINI DIN-Stecker
Mass/Schirm an Pin 2
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
Die PIN-Belegung kann auf Wunsch geändert werden.
Vorteile :
- Hochflexibel durch feinen CU-Litzenaufbau
- Einfach zu verarbeiten durch zusätzliche Beilauflitze (0,22 mm²)
- Hervorragend geschirmt durch dichten Spiralwendelschirm mit 95 % Bedeckung
- Langlebig und kerbfest durch stabilen PUR-MantelAnwendung:
- Innenverdrahtung von Mischpulten, Racks und anderen Audiokomponenten
- Verbindung von Mini XLR, Mini Klinken, voll belegten Midi- und DIN-Kabeln
- Flexible Leitung für Clipmikrofone, Ohrhörer, Sprecheinheiten etc.
- Fertigung von Adapterkabeln
Name : SC-CICADA 4
Eigenschaften : Analog
Eigenschaften : OFC hochreines Kupfer
Eigenschaften : PUR Master Blend
Einsatzgebiet : Installation ; Mobiler Einsatz outdoor / indoor
Anwendung : Patch- & Mikrofonkabel
Signalübertragung : symmetrisch
Aufbau : (4LI2Y0,14mm²)D11Y
Mantelmaterial : PUR Master-Blend
Mantel Ø [mm] : 3,40
Innenleiter (audio) : 4
Innenleiter (audio) [mm²] : 0,14
Innenleiter Ø (audio) [mm] : 0,42
AWG (audio) : 26
Abschirmung : Spiralwendel+Beilauflitze verzinnt (0,22 mm²)
Cu-Litzen (audio) : 18
Cu-Litze Ø (audio) [mm] : 0,10
Leiterisolationsmaterial : PE
Leiterisolationsmaterial (audio) : PE
Leiterisolation Ø [mm] : 0,90
Leiterisolation Ø (audio) [mm] : 0,90
UV-Beständig : Ja
Brandlast je m [kWh] : 0,08
Bauform : rund
Temperatur min. [°C] : -25
Temperatur max. [°C] : 70
Kapazität Ader/Ader bei 1m (audio) [pF] : 75
Kapazität Ader/Ader bei 1 ft. (audio) [pF] : 22,86
Kapazität Ader/Schirm bei 1m (audio) [pF] : 140
Kapazität Ader/Schirm bei 1 ft. (audio) [pF] : 42,672
Isolationswiderstand bei 1 km [GΩ] : 1
Isolationswiderstand bei 1000 feet [GΩ] : 0,3048
Isolationswiderstand bei 1 km (audio) [GΩ] : 1
Isolationswiderstand bei 1000 feet (audio) [GΩ] : 0,3048
Leiterwiderstand bei 1 km [Ω] : 145
Leiterwiderstand bei 1000 ft. [Ω] : 44,196
Leiterwiderstand bei 1 km (audio) [Ω] : 145
Leiterwiderstand bei 1000 ft. (audio) [Ω] : 44,196
Schirmwiderstand bei 1 km [Ω] : 39
Schirmwiderstand bei 1000 ft. [Ω] : 11,8872
Farbe schwarz
MINI DIN-STECKER :
2 x 5-pol. MINI DIN-Stecker
Mass/Schirm an Pin 2
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
Die PIN-Belegung kann auf Wunsch geändert werden.
