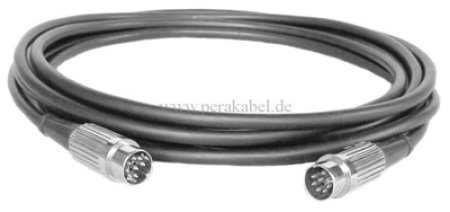

Steuer / Signal-Kabel
Technische Daten :
LiY-CY; 8x0,14mm2; PVC; schwarz; 300V
Hersteller Technokabel
Leitungs-Typ zur Datenübertragung
Kabelaufbau 8x0,14mm2
Aderaufbau Line
Anzahl Adern 8
Aderquerschnitt 0,14mm2
Aderkennzeichnung farbig ohne Farbwiederholungen
Schirmaufbau Geflecht aus verzinnt Kupferdrähten, geschirmt
Farbe der Isolierung schwarz
Art des Materials strahlungshemmend
Betriebstemperatur -5...70°C
Resistenz gegenüber Großteil der Öle
Leitungsaußendurchmesser 4,8mm
Schutzader Fehlen
Biegeradius der Leitung min. 10xØ
Anwendung der Leitungen :
Automatik
Datenübertragung
industrielle Elektronik
Maschinensteuerungen

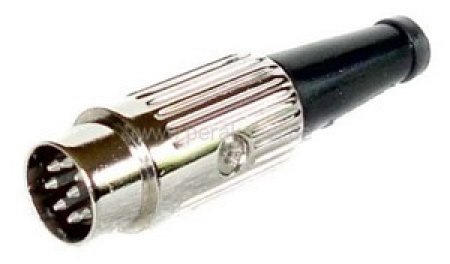

DIN-Stecker :
Technische Daten
Hersteller DELTRON
Steckverbinder-Typ DIN
SteckverbinderStecker
Steckverbinder-Art männlich
Anzahl Pole 8

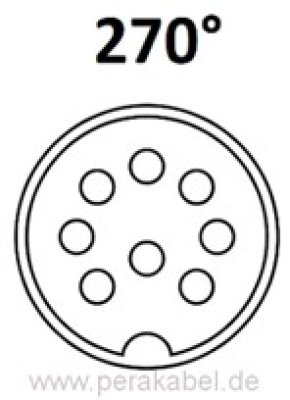

Steckverbinder-Ausgangssystem 270°
Räumliche Orientierung gerade
Mechanische Montage für Leitungen
Elektrische Montage Löten
Nennspannung 34V
Nennstrom 2A
Kontaktbeschichtung versilbert
Max. Kontaktwiderstand 10mΩ
Betriebstemperatur -25...70°C
Gehäusematerial Zinkstopp
Beschichtungsmaterial Nickel

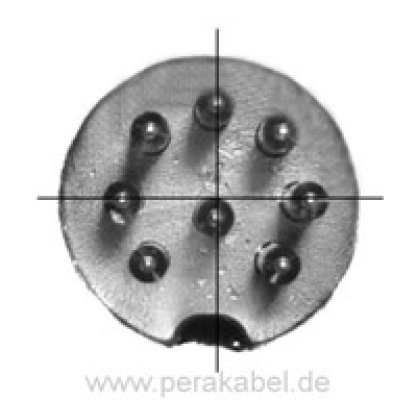

Alle Pins 1:1 belegt !
Schirm an Pin 2
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
