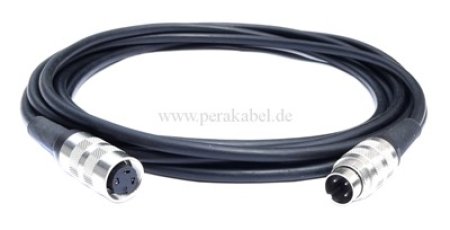

DIN-Stecker 3polig Schraubverschluss auf DIN-Buchse 3polig Schraubverschluss ( DAP MC-216 )

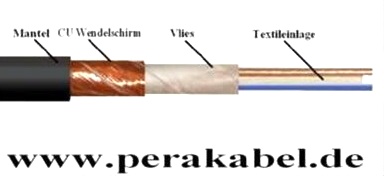

KABEL :
DAP MC-216
Wendelschirm ; Textileinlage ; OFC ; Innenleiter 2x 0,22qmm ; Außendurchm. 6mm ;
Leitungslitzen Ø mm: OFC 28 x0,10
Leitungsisolierung Ø in mm: 1,5
Füllmaterial: Papier + Baumwollgarn
Schicht: OFC Geflecht 83x0,12
Außenisolierung: PVC schwarz,blau,rot,gelb+grün
Außenisolierung Ø in mm: 6
Leiterwiderstand: 80 Ohm/Km
Shield resistance: 25 Ohm/Km
Kapazität Innenleitung: 60 pF/m
Kapazität Inner cond. Shield / Inner cond: 78 pF/m
Arbeitstemperatur min / max: -20~60 °C
Working Volt Overflash: 30V
Nom. Impedanz: 110 Ohm
Farbe schwarz ,rot,blau,grün,gelb

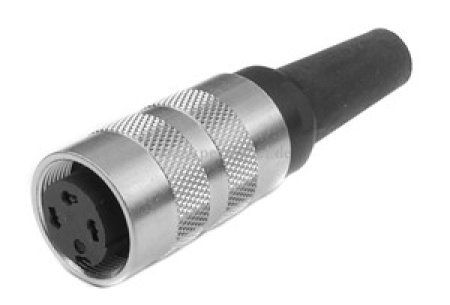

DIN-BUCHSE :
Steckverbinder Bauform: Kabeldose
Polzahl: 3 DIN
Produktgruppe (kurz): M16 IP40
Serie: Serie 581
Steckverbinder-Verriegelung: schrauben
Anschlussart: löten
Anschlussquerschnitt (mm): max. 0.75 mm²
Anschlussquerschnitt (AWG): AWG 18
Schutzart: IP40
EMV-Tauglichkeit: schirmbar
Bemessungsspannung (V): 250 V
Verschmutzungsgrad: 1
Überspannungskategorie: I
Isolierstoffgruppe: III
Bemessungsstrom (40 °C): 7,0 A
Durchgangswiderstand: ≤ 5 mΩ
Isolationswiderstand: ≥ 10¹⁰ Ω
Material (Kontakt): CuSn (Bronze)
Kontaktoberfläche: Ag (Silber)
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Ausführung: Steckverbinder Buchse gerade
Verriegelung: M16
Montageart: Kabelmontage
EMV: schirmbar
Varianten-Bezeichnung: M16 IP40 Kabeldose, Polzahl: 3 DIN, 6.0 - 8.0 mm, schirmbar,löten, IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder

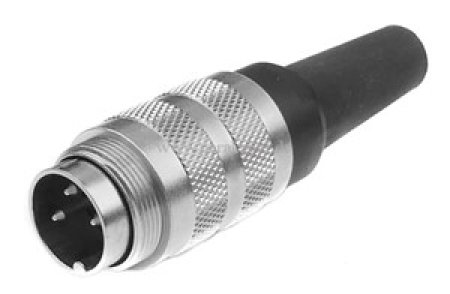

DIN-STECKER :
Steckverbinder Bauform: Kabelstecker
Polzahl: 3 DIN
Produktgruppe (kurz): M16 IP40
Serie: Serie 581
Steckverbinder-Verriegelung: schrauben
Anschlussart: löten
Anschlussquerschnitt (mm): max. 0.75 mm²
Anschlussquerschnitt (AWG): AWG 18
Schutzart: IP40
EMV-Tauglichkeit: schirmbar
Bemessungsspannung (V): 250 V
Verschmutzungsgrad: 1
Überspannungskategorie: I
Isolierstoffgruppe: III
Bemessungsstrom (40 °C): 7,0 A
Durchgangswiderstand: ≤ 5 mΩ
Isolationswiderstand: ≥ 10¹⁰ Ω
Material (Kontakt): CuZn (Messing)
Kontaktoberfläche: Ag (Silber)
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Ausführung: Steckverbinder Stift gerade
Verriegelung: M16
Montageart: Kabelmontage
EMV: schirmbar
Varianten-Bezeichnung: M16 IP40 Kabelstecker, Polzahl: 3 DIN, 6.0 - 8.0 mm, schirmbar,löten, IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder
