Steuer / Signal-Kabel
KABEL :
Kabeltronik
LiYY 4x0,25qmm - ungeschirmt
Verwendung:
Mess-, Signal-, Steuer- und Medizintechnik, sowie Rufanlagen und Datenverarbeitung. Hohe Flexibilität und geringer Außendurchmesser.
Aufbau:
Leiter: Cu-Litze, blank
Litzenaufbau: 14x0,15mm
Innenleiter: 4x0,25qmm
Aderdurchmesser: ca. 1,30mm
Aderisolation: PVC nach VDE 0207
Farbcode: DIN 47100
Verseilung: Adern in Lagen
Mantel: PVC nach VDE 0207
Mantelfarbe: grau, RAL 7001
Außendurchmesser: ca. 4,4mm
Technische Eigenschaften:
Leiterwiderstand: ca. 77,8 Ohm/km
Betriebskapazität: ca. 120 pF/m
Betriebsspannung: 500 V
Prüfspannung: 2000 V
Strombelastbarkeit (A bei 25°C): 2,5A
Temperaturbereich:
ruhend: -30°C bis +70°C
bewegt: -5°C bis +70°C
Biegeradius: min. 15 x AD

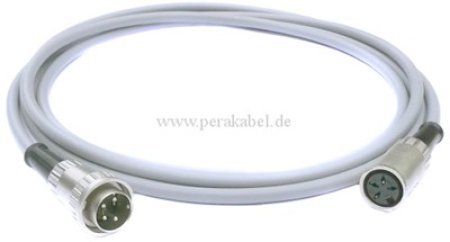

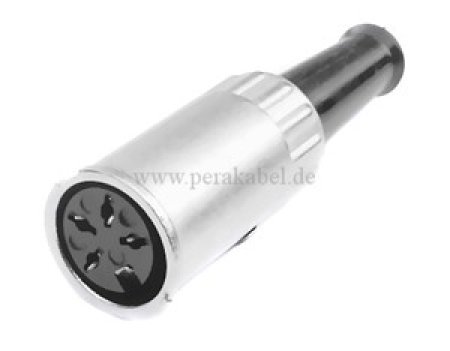

DIN-Stecker / Buchse :
4 polig ; 216° ; Renkverschluß
Alle Pins 1:1 belegt
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
