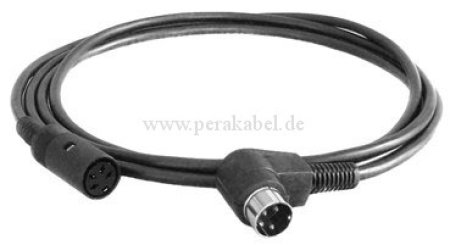

Steuer / Signal-Kabel
KABEL:
NF-Quad-Kabel NF-CP 4 x 0,25 mm²
4 x 0,25 mm²
Leiter : Kupferlitze aus verzinnten Einzeldrähten, 0,15 mm
Isolierung : perimer® Ø 1,0 mm
Aderfarben : weiss, braun, grün, gelb
Verseilung : Füller im Kern + 4 Adern + Füller
Schirm : Kupfergeflecht aus verzinnten Einzeldrähten, nom. Bedeckung 88%
Bandierung : Vlies
Außenmantel : peripur®, schwarz
Aussendurchmesser : Ø 4,55 mm
Wellenwiderstand : bei 1 MHz nom. 70 O ± 10%
Leiterwiderstand : bei +20°C im Kabel max. 82 O /km
Kapazität : Ader/ Ader nom. 105 pF/m ± 5% bei 1 kHz
Ader/ Schirm nom. 180 pF/m ± 5% bei 1 kHz
Dämpfung: 1 MHz nom. 3,8 dB/ 100m
Temperaturbeständigkeit : bei festem Einsatz -40°C bis +80°C
bei festem Einsatz -25°C bis +80°C
Brandlast: 222 kJ/m

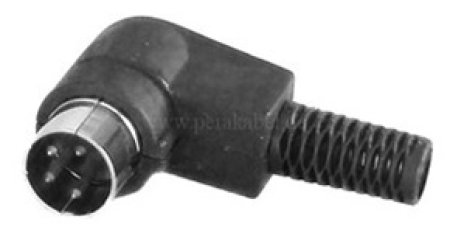

DIN-Stecker :
4 polig ; plastik ; gewinkelt

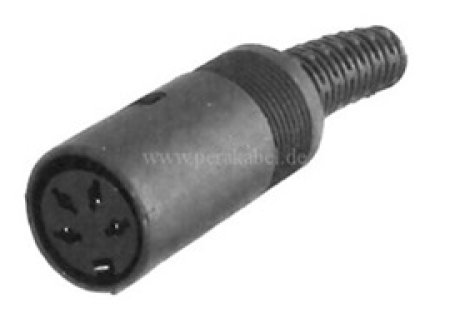

BUCHSE :
4 polig ; plastik
Alle Pins 1:1 belegt ! ( Masse/Schirm an Gehäuse )
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
