KABEL :
DAP MC-216

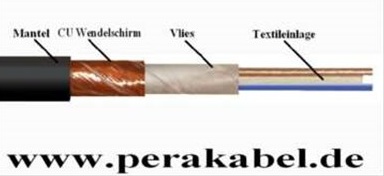

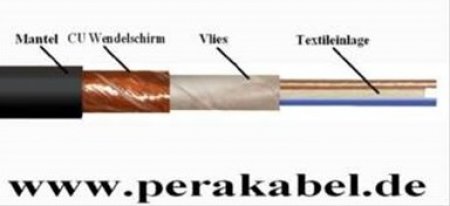

Wendelschirm ; Textileinlage ; OFC ; Innenleiter 2x 0,22qmm ; Außendurchm. 6mm ;
Leitungslitzen Ø mm: OFC 28 x0,10
Leitungsisolierung Ø in mm: 1,5
Füllmaterial: Papier + Baumwollgarn
Schicht: OFC Geflecht 83x0,12
Außenisolierung: PVC schwarz,blau,rot,gelb+grün
Außenisolierung Ø in mm: 6
Leiterwiderstand: 80 Ohm/Km
Shield resistance: 25 Ohm/Km
Kapazität Innenleitung: 60 pF/m
Kapazität Inner cond. Shield / Inner cond: 78 pF/m
Arbeitstemperatur min / max: -20~60 °C
Working Volt Overflash: 30V
Nom. Impedanz: 110 Ohm
Farbe schwarz ,rot,blau,grün,gelb

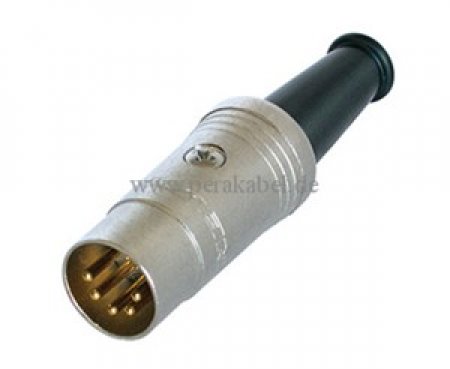

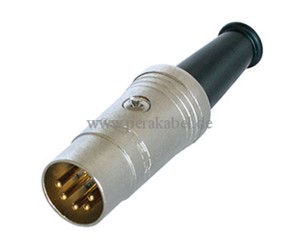

DIN-STECKER :
Neutrik NYS 322G ( REAN )
5 polig ; 180° ; Pins vergoldet
( Pin 1+4 / 3+5 belegt )

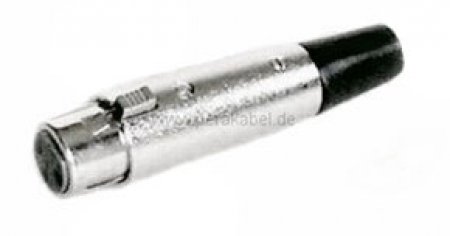

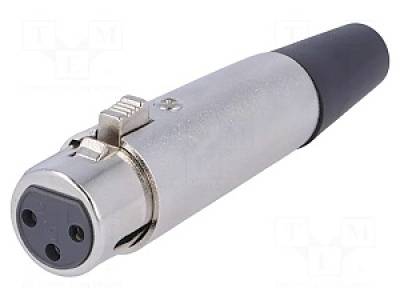

XLR-BUCHSE :
standard

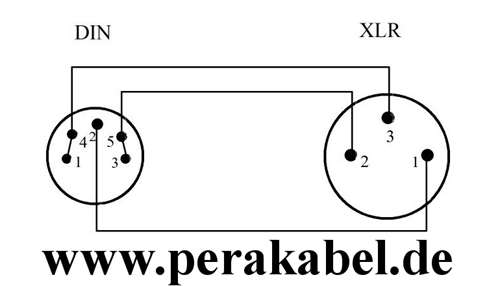

( Pin 1+4 an 3 ; Pin 3+5 an 2 ; Pin 2 an 1 Masse )
