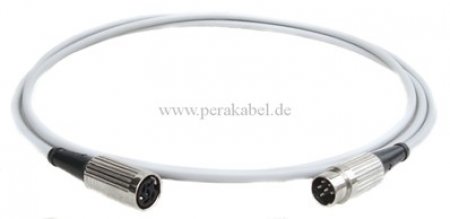

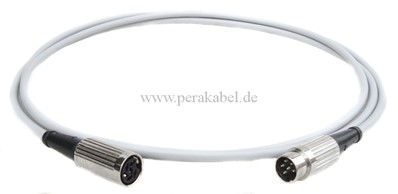

DIN-Stecker 6 polig auf DIN-Buchse 6 polig ( Kabel 6x 0,14 qmm gefl. Schirm )
(Art.Nr.: 58998)
KABEL :

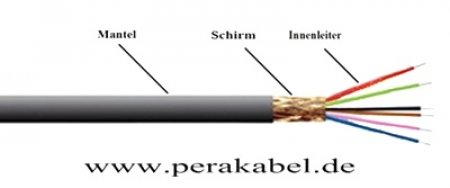

AUFBAU
Leiter: Feindrähtige blanke Kupferlitze
0.14mm² ca.18x0.1mm
Aderisolation: Spezialmischung auf PVC Basis
Verseilung: Adern zu Lagen verseilt
Bewicklung: Folienbewicklung über äußerer Lage
Schirmung: Geflecht aus verzinnten Cu-Drähten
Mantelmaterial: Spezialmischung auf PVC Basis
Mantelfarbe: Silbergrau, RAL 7001
21
ELEKTRISCHE EIGENSCHAFTEN
Leiterwiderstand 0.14² max. 148Ω/km
Isolationswiderstand min. 20 MΩxkm
bei +20°C
Induktivität ca. 0.65 mH/km
Betriebskapazität A/A: ca. 120nF/km
A/S: ca. 160nF/km
Prüfspannung 0.14mm² 1200V/AC
ab 0.25mm² 1500V/AC
Betriebsspitzenspannung 0.14mm² 350V
THERMISCHE & MECHANISCHE EIGENSCHAFTEN
Temperaturbereich fest verlegt -40°C bis +80°C
Temperaturbereich bewegt -5°C bis +70°C
max. Biegeradius fest verlegt 6 x Außen-Ø
max. Biegeradius bewegt 15 x Außen-Ø

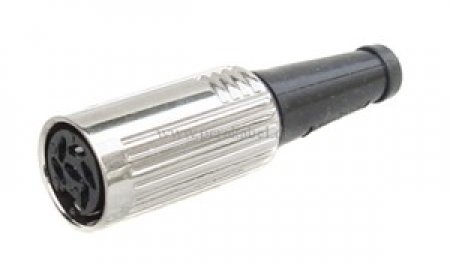

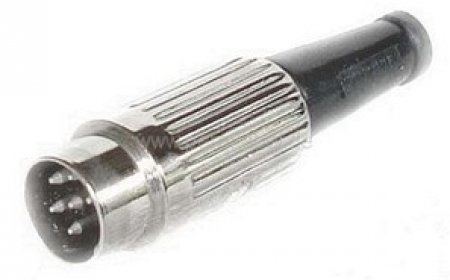

DIN-Stecker / Buchse :
Technische Daten
Hersteller DELTRON
Steckverbinder-Typ DIN
Anzahl Pole 6
Steckverbinder-Ausgangssystem 240°
Räumliche Orientierung gerade
Mechanische Montage für Leitungen
Elektrische Montage Löten
Nennspannung 34V
Nennstrom 2A
Kontaktbeschichtung versilbert
Max. Kontaktwiderstand 10mΩ
Betriebstemperatur -25...70°C
Gehäusematerial Zinkstopp
Beschichtungsmaterial Nickel
Alle Pins 1:1 belegt ( Schirm am Gehäuse ) !
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
