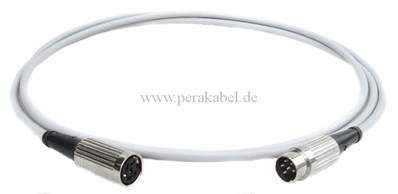

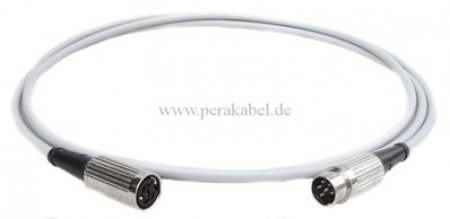

DIN-Stecker 6 polig auf DIN-Buchse 6 polig ( Kabel 6x 0,25 qmm )

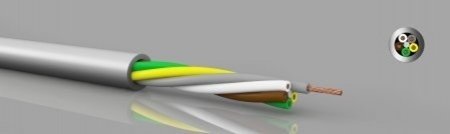

KABEL :
Kabeltronik

LiYY 6x0,25qmm - ungeschirmt
Verwendung:
Mess-, Signal-, Steuer- und Medizintechnik, sowie Rufanlagen und Datenverarbeitung. Hohe Flexibilität und geringer Außendurchmesser.
Aufbau:
Leiter: Cu-Litze, blank
Litzenaufbau: 14x0,15mm
Innenleiter: 6x0,25qmm
Aderdurchmesser: ca. 1,30mm
Aderisolation: PVC nach VDE 0207
Farbcode: DIN 47100
Verseilung: Adern in Lagen
Mantel: PVC nach VDE 0207
Mantelfarbe: grau, RAL 7001
Außendurchmesser: ca. 5,2mm

Technische Eigenschaften:
Leiterwiderstand: ca. 77,8 Ohm/km
Betriebskapazität: ca. 120 pF/m
Betriebsspannung: 500 V
Prüfspannung: 2000 V
Strombelastbarkeit (A bei 25°C): 2,5A
Temperaturbereich:
ruhend: -30°C bis +70°C
bewegt: -5°C bis +70°C
Biegeradius: min. 15 x AD

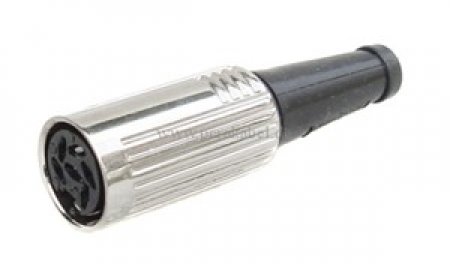

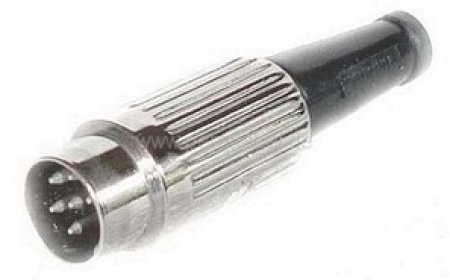

DIN-Stecker/Buchse:

Technische Daten
Hersteller DELTRON
Steckverbinder-Typ DIN
Anzahl Pole 6
Steckverbinder-Ausgangssystem 240°
Räumliche Orientierung gerade
Mechanische Montage für Leitungen
Elektrische Montage Löten
Nennspannung 34V
Nennstrom 2A
Kontaktbeschichtung versilbert
Max. Kontaktwiderstand 10mΩ
Betriebstemperatur -25...70°C
Gehäusematerial Zinkstopp
Beschichtungsmaterial Nickel


Alle Pins 1:1 belegt !

Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
