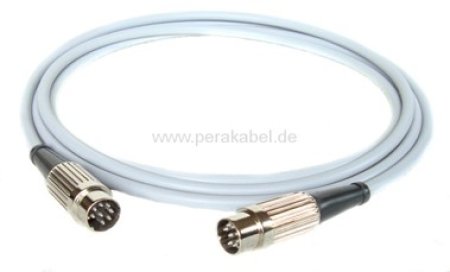

DIN-Stecker 8 polig auf DIN-Stecker 8 polig ( Kabel 8x 0,14 qmm gefl. Schirm )

Technische Daten

Hersteller LAPP

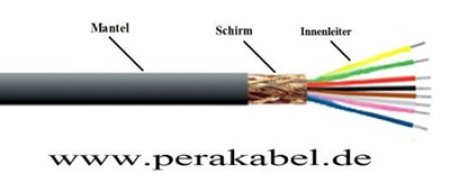

Leitungs-Typ : zur Datenübertragung
Kabelaufbau 8x0,14mm²
Aderaufbau Line
Anzahl Adern 8
Aderquerschnitt 0,14mm²
Aderkennzeichnung farbig
Schirmaufbau Geflecht aus verzinnt Kupferdrähten, geschirmt
Nennspannung 350V
Art des Materials strahlungshemmend
Betriebstemperatur -40...80°C
Resistenz gegenüber Feuchtigkeit
Kabeleigenschaften kapazitätsarm
Biegefähigkeitsklasse 5
Leitungsaußendurchmesser 5,8mm
CPR Norm E_ca
Schutzader Fehlen
Farbe grau

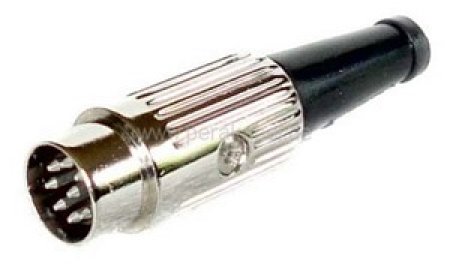

DIN-Stecker :
Technische Daten
Hersteller DELTRON
Steckverbinder-Typ DIN
SteckverbinderStecker
Steckverbinder-Art männlich
Anzahl Pole 8
Steckverbinder-Ausgangssystem 270°
Räumliche Orientierung gerade
Mechanische Montage für Leitungen
Elektrische Montage Löten
Nennspannung 34V
Nennstrom 2A
Kontaktbeschichtung versilbert
Max. Kontaktwiderstand 10mΩ
Betriebstemperatur -25...70°C
Gehäusematerial Zinkstopp
Beschichtungsmaterial Nickel

Alle Pins 1:1 belegt ( Schirm am Gehäuse ) !

Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
