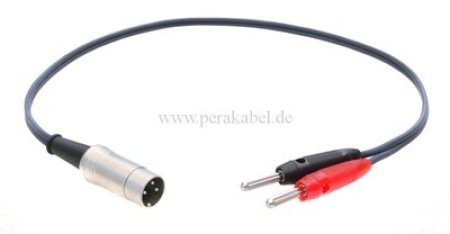

KABEL :
DAP AV-36

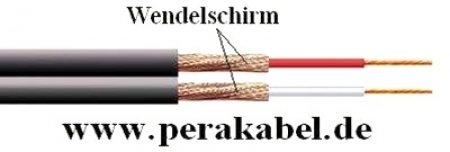

Wendelschirm ; Außendurchm.6 x 3mm ; Innenleiter 0,22qmm ;
Leitungslitzen Ø mm: OFC 20x0,12
Leitungsisolierung: PE rot + transparent
Leitungsisolierung Ø in mm: 1,3
1. Schutz: OFC doppelt 32x0,12
Außenisolierung: PVC dunkelblau
Außenisolierung Ø in mm: 2x3
Leiterwiderstand: 80 Ohm/Km
Schutzwiderstand: 50 Ohm/Km
Kapazität Innenleitung
Schutz / Innenleitung: 160 pF/m
Arbeitstemperatur. Min. / Max.: -20~60 °C
Spannung Overflash: 30V
Non-Impedanz: 35 Ohm
Dämpfung: 10 MHz 0,02480
90 MHz 0,28000
100 MHz 0,28530
220 MHz 0,55350
470 MHz 1,33130
770 MHz 2,21180
1000 MHz 3,0271
Farbe-dunkelblau

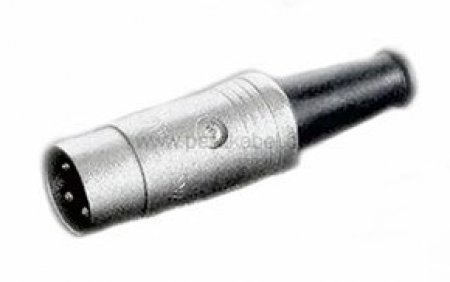

DIN-Stecker :
3 polig ; Rean ( Neutrik NYS 321 )

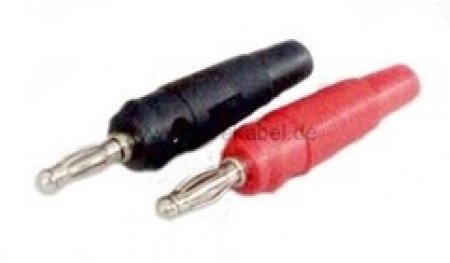

BANANENSTECKER :
4mm

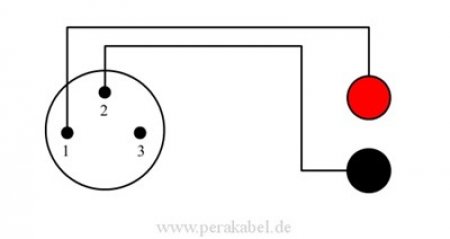

( Pin 1 an Rot ; Pin 2 an Schwarz )
gesplittet auf 0,3m
(Auf Wunsch kann der Splitt auch versetzt werden—dann Wunschlänge einfach als Kommentar bei dem Bestellvorgang angeben -- z.B. Splitt bitte auf 0,55m setzen)
