KABEL :

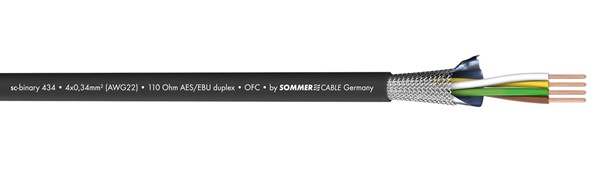

Sommer Binary 434 DMX512
Wenn Daten hin und her gehen müssen, dann sollte ein digitales Kabel mit einem Rückmeldekanal verwendet werden. Der Wellenwiderstand ist auch bei diesem Kabel mit 110 Ω vorgegeben. Von den 4 Adern sind 2 für die Rückmeldefunktion verantwortlich. Der robuste Außenmantel ist für die Außeninstallation und die Festverlegung geeignet.
Durch die doppelte Schirmung (AL/PT-Folie + Cu-Geflecht) und die Aderncodierung entspricht es den allgemein gültigen Vorschriften (VDE 0812/VDE 0207). Übertragungsgeschwindigkeit 256 Kbs nach EIA 485 Standard.
Vorteile:
-
Digitale Übertragung bei langen Übertragungswegen aufgrund des DMX und AES/EBU-Standards
-
Hervorragend geschützt gegen elektrische Einstreuung (Cu-Geflecht + AL/PT-Folie)
-
Extrem robust durch die zähe Ummantelung
Anwendung:
-
Vernetzung von Scannern und Lichtanlagen mit Rückmeldefunktion
-
Verbindung von digitalen Steuerungen und Geräten aller Art
Eigenschaften : Digital 110 Ω AES / EBU
Eigenschaften : OFC hochreines Kupfer
Eigenschaften : Analog
Einsatzgebiet : ELA 100 V ; Mobiler Einsatz outdoor / indoor ; Installation ; Bühne / live ; Studio / Broadcast
Anwendung : DMX
Signalübertragung : symmetrisch
Aufbau : [2(2LI2YS0,34mm²)(ST)]CY
Mantelmaterial : PVC
Mantel Ø [mm] : 7,00
Kanalanzahl (AES/EBU, DMX) : 1
Innenleiter (AES/EBU, DMX) : 4
Innenleiter (AES/EBU, DMX) [mm²] : 0,34
Innenleiter Ø (AES/EBU, DMX) [mm] : 0,66
AWG (AES/EBU, DMX) : 22
Abschirmung : Cu-Kreuzgeflecht verzinnt + AL / PT-Folie
Cu-Litzen (AES/EBU, DMX) : 7
Cu-Litze Ø (AES/EBU, DMX) [mm] : 0,25
Leiterisolationsmaterial : PE
Leiterisolation Ø [mm] : 1,70
Gewicht bei 1 m [g] : 65
UV-Beständig : Ja
Brandlast je m [kWh] : 0,22
Bedeckung, opt. [%] : 100
Temperatur min. [°C] : -25
Temperatur max. [°C] : 70
Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] : 58
Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] : 17,6784
Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] : 100
Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] : 30,48
Wellenwiderstand [Ω] : 110
Isolationswiderstand bei 1 km [GΩ] : 5
Isolationswiderstand bei 1000 feet [GΩ] : 1,524
Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ] : 5
Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ] : 1,524
Leiterwiderstand bei 1 km [Ω] : 53
Leiterwiderstand bei 1000 ft. [Ω] : 16,1544
Schirmwiderstand bei 1 km [Ω] : 15
Schirmwiderstand bei 1000 ft. [Ω] : 4,572

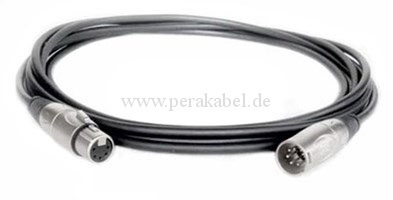

XLR-STECKER / BUCHSE:
5 polig ; Martin
Alle Pins belegt ( Masse/Schirm an 1 )
