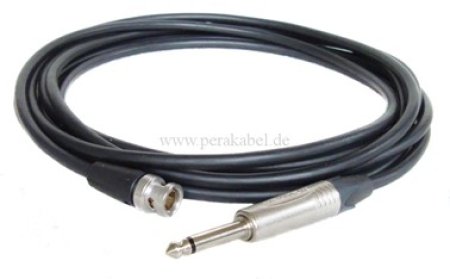

KABEL :
Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Im Gegensatz zu den gängigen Videoleitungen ist das SC-Focusline MS versehen mit einem weichen und trotzdem sehr widerstandsfähigen Mantel und einem engverseilten Kupfergeflecht aus oxygenfreiem Kupfer. Vorteile: -
Präziser Wellenwiderstand von 75 Ω
-
Flexibler und widerstandsfähiger Außenmantel
-
In grün und schwarz lieferbar
Anwendung:
-
Bildbearbeitung in der Videotechnik
-
Verkabelung von Bild- und Überwachungsmonitoren
-
Festinstallation in den Bereichen Broadcast und Television
-
Zur Datenübertragung
-
In der Hochfrequenztechnik S/P-DIF tauglich

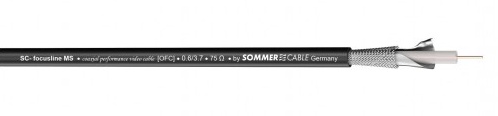

Name : SC-Focusline MS
Eigenschaften : Analog
Eigenschaften : Digital 75 Ω
Eigenschaften : OFC hochreines Kupfer
Einsatzgebiet : Studio / Broadcast / Mobiler Einsatz outdoor / indoor / Installation
Einsatzgebiet : ELA 100 V
Anwendung : Videokabel
Aufbau : 02YS(ST)CH0,6/3,7
Mantelmaterial : PVC, flammwidrig
Mantelmaterial (video) : FR-PVC
Mantel Ø [mm] : 6,20
Kanalanzahl (video) : 1
Innenleiter (video) : 1
Innenleiter (video) [mm²] : 0,28
Innenleiter Ø (video) [mm] : 0,60
AWG (video) : 23
Abschirmung : Cu-Geflecht verzinnt + metallisiertes Vlies
Bedeckung, opt. [%] : 100
Cu-Litzen (video) : 1
Cu-Litze Ø (video) [mm] : 0,60
Leiterisolationsmaterial : PE
Leiterisolation Ø [mm] : 3,70
UV-Beständig : Ja
Brandlast je m [kWh] : 0,23
Bauform : rund
Verkürzungsfaktor : 0,66
Temperatur min. [°C] : -30
Temperatur max. [°C] : 70
Kapazität Ader/Schirm bei 1m (video) [pF] : 67
Kapazität Ader/Schirm bei 1 ft. (video) [pF] : 20,4216
Dämpfung bei 5 MHz (100m & 20° C) [dB] : 2,2
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] : 0,6706
Dämpfung bei 50 MHz (100m & 20° C) [dB] : 7,3
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] : 2,225
Dämpfung bei 200 MHz (100m & 20° C) [dB] : 15,4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] : 4,6939
Dämpfung bei 470 MHz (100m & 20° C) [dB] : 24,5
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] : 7,4676
Dämpfung bei 862 MHz (100m & 20° C) [dB] : 33,7
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] : 10,2718
Dämpfung bei 1000 MHz (100m & 20° C) [dB] : 37,2
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] : 11,3386
Wellenwiderstand [Ω] : 75
Leiterwiderstand bei 1 km [Ω] : 63,5
Leiterwiderstand bei 1000 ft. [Ω] : 19,3548
Schirmwiderstand bei 1 km [Ω] : 13
Schirmwiderstand bei 1000 ft. [Ω] : 3,9624

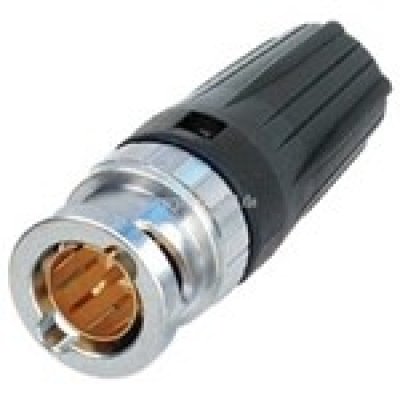

BNC-STECKER :
Neutrik NBNC75BLP7

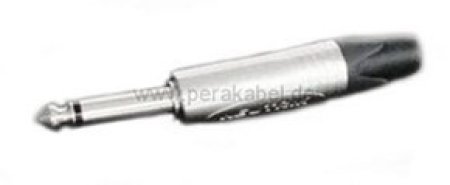

KLINKENSTECKER :
6,3mm ; mono ; Neutrik NP2X
