Koaxialkabel SC-Focusline MS/SC-Vector (RCB) - BNC-Stecker auf Klinkenstecker 3,5mm

KABEL :
Dieses Kabel wird in der Videotechnik eingesetzt und ist für den mobilen Einsatz und zur Festinstallation geeignet. Im Gegensatz zu den gängigen Videoleitungen ist das SC-Focusline MS versehen mit einem weichen und trotzdem sehr widerstandsfähigen Mantel und einem engverseilten Kupfergeflecht aus oxygenfreiem Kupfer.
Vorteile:

• Präziser Wellenwiderstand von 75 Ω
• Flexibler und widerstandsfähiger Außenmantel

Anwendung:

• Bildbearbeitung in der Videotechnik
• Verkabelung von Bild- und Überwachungsmonitoren
• Festinstallation in den Bereichen Broadcast und Television
• Zur Datenübertragung
• In der Hochfrequenztechnik                                                  S/P-DIF tauglich

Name : SC-Focusline MS      SCHWARZ
Eigenschaften : Analog
Eigenschaften : Digital 75 Ω
Eigenschaften : OFC hochreines Kupfer
Einsatzgebiet : Studio / Broadcast / Mobiler Einsatz outdoor / indoor / Installation
Einsatzgebiet :  ELA 100 V
Anwendung : Videokabel
Aufbau : 02YS(ST)CH0,6/3,7
Mantelmaterial : PVC, flammwidrig
Mantelmaterial (video) : FR-PVC
Mantel Ø [mm] :  6,20
Kanalanzahl (video) : 1
Innenleiter (video) :  1
Innenleiter (video) [mm²] : 0,28
Innenleiter Ø (video) [mm]  : 0,60
AWG (video) : 23
Abschirmung : Cu-Geflecht verzinnt + metallisiertes Vlies
Bedeckung, opt. [%] : 100
Cu-Litzen (video) : 1
Cu-Litze Ø (video) [mm] : 0,60
Leiterisolationsmaterial : PE
Leiterisolation Ø [mm] : 3,70
UV-Beständig :  Ja
Brandlast je m [kWh] : 0,23
Bauform : rund
Verkürzungsfaktor : 0,66
Temperatur min. [°C] : -30
Temperatur max. [°C] :  70
Kapazität Ader/Schirm bei 1m (video) [pF] : 67
Kapazität Ader/Schirm bei 1 ft. (video) [pF] : 20,4216
Dämpfung bei 5 MHz (100m & 20° C) [dB] : 2,2
Dämpfung bei 5 MHz (100 ft. & 20 °C / 68 °F) [dB] : 0,6706
Dämpfung bei 50 MHz (100m & 20° C) [dB] : 7,3
Dämpfung bei 50 MHz (100 ft. & 20 °C / 68 °F) [dB] : 2,225
Dämpfung bei 200 MHz (100m & 20° C) [dB] : 15,4
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB] : 4,6939
Dämpfung bei 470 MHz (100m & 20° C) [dB] :  24,5
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB] : 7,4676
Dämpfung bei 862 MHz (100m & 20° C) [dB] : 33,7
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB] : 10,2718
Dämpfung bei 1000 MHz (100m & 20° C) [dB] : 37,2
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB] : 11,3386
Wellenwiderstand [Ω] : 75
Leiterwiderstand bei 1 km [Ω] : 63,5
Leiterwiderstand bei 1000 ft. [Ω] : 19,3548
Schirmwiderstand bei 1 km [Ω] : 13
Schirmwiderstand bei 1000 ft. [Ω] :  3,9624

Pfeilschnell...
ist die Datenübertragung des SC-Vector (RCB) mit einer Rate von 1,5 Gb/s, das zudem einen niedrigen Rückflusswert (Return Loss) garantiert. Natürlich ist das SC-Vector (RCB) auch als hochwertiges G-SDI-Videokabel für das Studio oder den Ü-Wagen geeignet. Es bietet mit seiner Doppelschirmung und hervorragenden Dämpfungswerten viele Vorteile gegenüber einfachen Videokabeln. Sie erlauben im Vergleich zu einem 0.6/3.7 Videokabel bis zu 30 % längere Übertragungswege.
Das SC-Vector (RCB) wird im Ü-Wagen, im Digital-TV, bei Sport Events, Live Shows, oder anderen Großveranstaltungen eingesetzt.

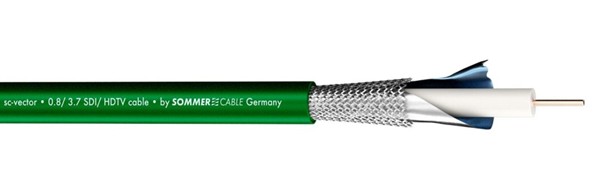

Name: SC-Vector (RCB) GRÜN ; ROT ; BLAU
Eigenschaften: 3G-SDI, 6G-SDI, Analog, Digital 75 Ω, OFC hochreines Kupfer, SDI
Einsatzgebiet: ELA 100 V, Installation, Mobiler Einsatz outdoor / indoor, Studio / Broadcast
Anwendung: Videokabel
Aufbau: 1x02YS(ST)CH0,8/3,7 HD-SDI
Mantelmaterial: PVC
Mantel Ø [mm]: 6,00
Kanalanzahl (video): 1
Innenleiter: 1
Innenleiter (video): 1
Innenleiter (video) [mm²]: 0,50
Innenleiter (video) [sqin]: 0.0008
Innenleiter Ø (video) [mm]: 0,80
Innenleiter Ø (video) ["]: 0.0315
AWG (video): 20
Abschirmung: AL / PT-Folie + Cu-Geflecht verzinnt 85 %
Bedeckung, opt. [%]: 100
Cu-Litzen (video): 1
Cu-Litze Ø (video) [mm]: 0,80
Cu-Litze Ø (video) ["]: 0.0315
Leiterisolationsmaterial: Gas Injected-PE
Leiterisolation Ø [mm]: 3,70
Leiterisolation Ø ["]: 0.1457
UV-Beständig: Ja
Brandlast je m [kWh]: 0,16
Bauform: rund
Verkürzungsfaktor: 0.82
Temperatur min. [°C]: -10
Temperatur max. [°C]: 80
Kapazität Ader/Schirm bei 1m (video) [pF]: 52,9
Kapazität Ader/Schirm bei 1 ft. (video) [pF]: 16.1239
Dämpfung bei 200 MHz (100m & 20° C) [dB]: 11,2
Dämpfung bei 200 MHz (100 ft. & 20 °C / 68 °F) [dB]: 3.4138
Dämpfung bei 470 MHz (100m & 20° C) [dB]: 17
Dämpfung bei 470 MHz (100 ft. & 20 °C / 68 °F) [dB]: 5.1816
Dämpfung bei 862 MHz (100m & 20° C) [dB]: 24
Dämpfung bei 862 MHz (100 ft. & 20 °C / 68 °F) [dB]: 7.3152
Dämpfung bei 1000 MHz (100m & 20° C) [dB]: 26,4
Dämpfung bei 1000 MHz (100 ft. & 20 °C / 68 °F) [dB]: 8.0467
Dämpfung bei 1485 MHz (100m & 20° C) [dB]: 32,8
Dämpfung bei 1485 MHz (100 ft. & 20 °C / 68 °F) [dB]: 9.9974
Dämpfung bei 1750 MHz (100m & 20° C) [dB]: 35,9
Dämpfung bei 1750 MHz (100 ft. & 20 °C / 68 °F) [dB]: 10.9423
Dämpfung bei 2150 MHz (100m & 20° C) [dB]: 40,1
Dämpfung bei 2150 MHz (100 ft. & 20 °C / 68 °F) [dB]: 12.2225
Dämpfung bei 3000 MHz (100m & 20° C) [dB]: 47,9
Dämpfung bei 3000 MHz (100 ft. & 20 °C / 68 °F) [dB]: 14.5999
Dämpfung bei 6000 MHz (100m & 20° C) [dB]: 77,8
Dämpfung bei 9000 MHz (100m & 20° C) [dB]: 99,4
Dämpfung bei 12000 MHz (100m & 20° C) [dB]: 118,6
Wellenwiderstand [Ω]: 75
Leiterwiderstand bei 1 km [Ω]: 37
Leiterwiderstand bei 1000 ft. [Ω]: 11.2776
Schirmwiderstand bei 1 km [Ω]: 20
Schirmwiderstand bei 1000 ft. [Ω]: 6.096

BNC-STECKER :
Neutrik NBNC75BLP7
KLINKENSTECKER :
3,5mm  ; mono ; Martin
