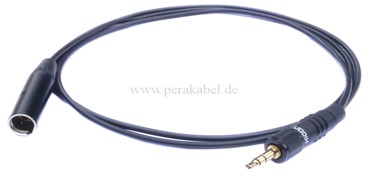

Miniklinkenstecker 3,5mm stereo mit Schraubverriegelung auf Mini XLR-Stecker RT4MC-B ( Tip+Ring gebrückt an 3+4 gebrückt )

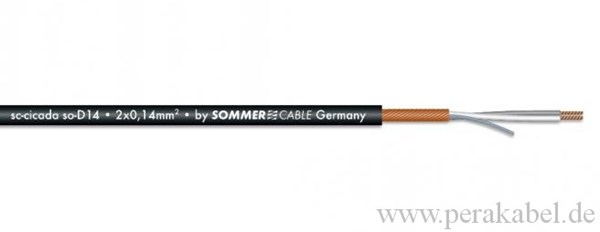

KABEL : Sommer SC-Cicada SO-D14

Mit kerbfestem und temperaturbeständigem PUR-Mantel!

Vorteile:

• Hochflexibel durch feinen Cu-Litzenaufbau

• Hervorragend geschirmt durch dichten Spiralwendelschirm mit 95 % Bedeckung

• Langlebig und kerbfest durch stabilen PUR-Mantel

Anwendung:

• Innenverdrahtung von Mischpulten, Racks und anderen Audiokomponenten

• Flexible Leitung für Clipmikrofone, Ohrhörer, Sprecheinheiten etc.

Eigenschaften                                                          PUR
Eigenschaften                                                          Analog
Eigenschaften                                                          OFC hochreines Kupfer
Anwendung                                                             Patch- & Mikrofonkabel
Signalübertragung                                                   symmetrisch
Aufbau                                                                     (2LI2Y0,14mm²) DY
Mantelmaterial                                                         PUR Master-Blend
Mantel Ø [mm]                                                        2,60
Kanalanzahl (audio)                                                 1
Innenleiter (audio)                                                    2
Innenleiter (audio) [mm²]                                         0,14
Innenleiter Ø (audio) [mm]                                      0,42
AWG (audio)                                                            26
Abschirmung                                                            Spiralwendel + Beilauflitze verzinnt (0,22 mm²)
Cu-Litzen (audio)                                                     18
Cu-Litze Ø (audio) [mm]                                          0,10
Leiterisolationsmaterial                                            PE
Leiterisolation Ø [mm]                                             0,90
UV-Beständig                                                           Ja
Brandlast je m [kWh]                                               0,08
Bauform                                                                    rund
Bedeckung, opt. [%]                                                 95
Temperatur min. [°C]                                               -30
Temperatur max. [°C]                                              70
Breite [mm]                                                              2,6
Höhe [mm]                                                               2,6
Kapazität Ader/Ader bei 1m (audio) [pF]                65
Kapazität Ader/Ader bei 1 ft. (audio) [pF]              19,812
Kapazität Ader/Schirm bei 1m (audio) [pF]            120
Kapazität Ader/Schirm bei 1 ft. (audio) [pF]           36,576
Isolationswiderstand bei 1 km [GΩ]                        1
Isolationswiderstand bei 1000 feet [GΩ]                 0,3048
Isolationswiderstand bei 1 km (audio) [GΩ]           1
Isolationswiderstand bei 1000 feet (audio) [GΩ]    0,3048
Leiterwiderstand bei 1 km [Ω]                                148
Leiterwiderstand bei 1000 ft. [Ω]                           45,1104
Schirmwiderstand bei 1 km [Ω]                             30
Schirmwiderstand bei 1000 ft. [Ω]                         9,144
Farbe                                                                       schwarz ; weiß (ohne Aufdruck)

MINI XLR-STECKER :
4 pol ; REAN RT4MC-B ( Neutrik )
MINIKLINKENSTECKER :
3,5mm ; stereo ;   Hicon HI-J35S-SCREW-M mit Schraubverriegelung

Tip+Ring gebrückt an 3+4 gebrückt ; Pin 1 Schirm ( Pin 2 nicht belegt )
