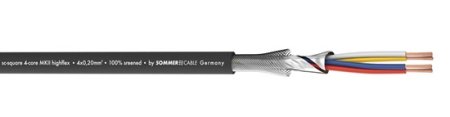

Mikrofonkabel SC-Square 4-Core MKII
Das Tonmeisterkabel ist ein Spitzenmikrofonkabel mit viel Aufwand. Zur Klangoptimierung werden zwei Adern zusammengelegt. Das verbessert das Übersprechverhalten. In Studios wird die Leitung insbesondere zur Phantomspeisung oder Rauschunterdrückung eingesetzt (zur Rauschminderung sollte der Anschluss „über Kreuz” erfolgen, d.h. die gegenüberliegenden Adern ROT/WEISS und BLAU/GELB werden zusammengelegt). Ein dichter Cu-Spiralwendelschirm und eine zusätzliche metallisierte Vlies-Folie garantieren eine hervorragende Schirmung. Durch den aufwändigen Aufbau findet man dieses Kabel auch sehr oft in anspruchsvollen HiFi-Studios. Dort gefällt es wegen seines homogenen und linearen Klangbildes. Wenn Sie im Studio klanglich und „elektrisch“ keine Kompromisse eingehen wollen, dann ist das Ihr Kabel!
Vorteile:
-
Extrem rauschfrei durch die Überkreuz-Verbindung der 4 Einzel-Adern
-
Zur Phantomspeisung und als Stereoleitung geeignet, durch die Verwendung der zusätzlichen 2 Adern
-
Sehr gute Übertragungssicherheit und lineare Klangübertragung
-
Extrem robust und zugfest durch den dicken PVC-Mantel
-
100 % Schirmung durch dichten Cu-Spiralwendel und zusätzlicher metallisierter Vlies-Folie
Anwendung:
-
Professionelle Studio- und Mikrofontechnik
-
Verbindung von Effektgeräten und Steuereinheiten, bei denen ein Return-Signal benötigt wird
-
Professionelle MIDI-Technik, Überspielkabel
-
High-End Verbindung von HiFi-Geräten
Name : SC-Square 4-Core MKII
Eigenschaften : Analog
Eigenschaften : OFC hochreines Kupfer
Einsatzgebiet : Bühne / live , Installation , Mobiler Einsatz outdoor / indoor
Signalübertragung : symmetrisch
Aufbau : (4LI2Y0,20mm²)(ST)DY
Mantelmaterial : PVC
Mantel Ø [mm] : 6,50
Kanalanzahl (audio) : 1
Innenleiter (audio) : 4
Innenleiter (audio) [mm²] : 0,20
Innenleiter Ø (audio) [mm] : 0,50
AWG (audio) : 24
Abschirmung : Cu-Spiralwendel verzinnt + leitende Vlies-Folie
Bedeckung, opt. [%] : 100
Cu-Litzen (audio) : 102
Cu-Litze Ø (audio) [mm] : 0,05
Leiterisolationsmaterial : PE
Gewicht bei 1 m [g] : 53
UV-Beständig : Ja
Brandlast je m [kWh] : 0,22
Bauform : rund
Temperatur min. [°C] : -25
Temperatur max. [°C] : 70
Kapazität Ader/Ader bei 1m (audio) [pF] : 65
Kapazität Ader/Ader bei 1 ft. (audio) [pF] : 19,812
Kapazität Ader/Schirm bei 1m (audio) [pF] : 120
Kapazität Ader/Schirm bei 1 ft. (audio) [pF] : 36,576
Wellenwiderstand [Ω] : 95
Isolationswiderstand bei 1 km [GΩ] : 0,2
Isolationswiderstand bei 1000 feet [GΩ] : 0,061
Isolationswiderstand bei 1 km (audio) [GΩ] : 0,2
Isolationswiderstand bei 1000 feet (audio) [GΩ] : 0,061
Leiterwiderstand bei 1 km [Ω] : 98
Leiterwiderstand bei 1000 ft. [Ω] : 29,8704
Schirmwiderstand bei 1 km [Ω] : 20
Schirmwiderstand bei 1000 ft. [Ω] : 6,096

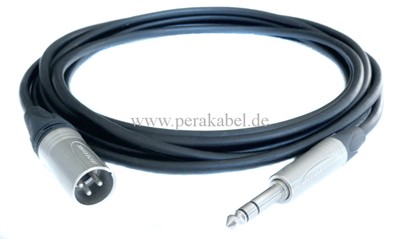

KLINKENSTECKER :

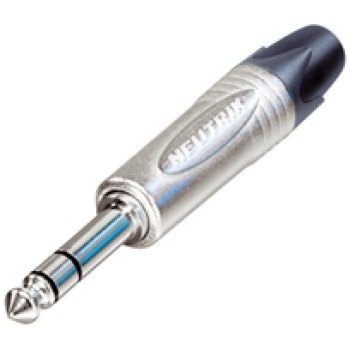

6,3mm ; stereo ; Neutrik NP3X
XLR-STECKER :
3 pol ; Neutrik NC3MXX
( Blau/Gelb an Tip / 2 ; Rot/Weiß an Ring / 3 )
