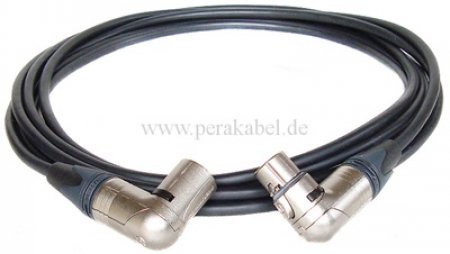

SC-Binary 234 AES/EBU-DMX Kabel - XLR Neutrik gewinkelt

Das Binary 234 AES/EBU MKII ist eine hervorragende Leitung zur Übertragung von Digitalsignalen im 110 Ω AES/EBU und DMX Datenformat. Es besitzt eine Schirmung aus einem aluminiumbedampften Vlies und einem Cu-Spiralwendelschirm mit 100 % Bedeckung. Es ist dadurch sehr gut gegen elektrische Einflüse geschüzt. Dieses Kabel sichert fehlerfreien Datentransfer auch über Strecken bis zu 1000 Metern.

Vorteile:

• AES/EBU und DMX-konform, in hochflexibler Ausführung

• Sehr gute Schirmung durch die Verwendung eines Cu-Wendelschirms und eines aluminiumbedampften Vlieses

• Extrem robust durch die spezielle, zähe Ummantelung

Anwendung:

• Vernetzung von Scanner und Lichtanlagen, digitalen Mischpulten etc.

• Zur Innen- und Außeninstallation

• Verbindung von digitalen Audioverstärkern, DAT-Recordern etc.

Name : Binary 234 AES/EBU MKII

Eigenschaften : Digital 110 Ω AES / EBU

Eigenschaften : OFC hochreines Kupfer

Eigenschaften : Analog

Einsatzgebiet  : ELA 100 V ; Mobiler Einsatz outdoor / indoor ; Installation ; Bühne / live ; Studio / Broadcast

Anwendung : DMX

Signalübertragung : symmetrisch

Aufbau : (2LI2Y0,34mm²)(ST)DY

Mantelmaterial : PVC

Mantel Ø [mm] : 6,2

Kanalanzahl (AES/EBU, DMX) : 1

Innenleiter (AES/EBU, DMX)  : 2

Innenleiter (AES/EBU, DMX) [mm²] : 0,34

Innenleiter Ø (AES/EBU, DMX) [mm] : 0,66

AWG (AES/EBU, DMX) : 22

Abschirmung : Cu-Wendelschirm + aluminiumbedampftes Vlies

Cu-Litzen (AES/EBU, DMX) : 19

Cu-Litze Ø (AES/EBU, DMX) [mm] : 0,15

Leiterisolationsmaterial : Foam / Skin-PE

Leiterisolation Ø [mm]  : 1,5

UV-Beständig : Ja

Brandlast je m [kWh]  : 0,17

Bauform  : rund

Bedeckung, opt. [%] : 100

Temperatur min. [°C] : -25

Temperatur max. [°C] : 70

Kapazität Ader/Ader bei 1m (AES/EBU, DMX) [pF] :  63

Kapazität Ader/Ader bei 1 ft. (AES/EBU, DMX) [pF] : 19,2

Kapazität Ader/Schirm bei 1m (AES/EBU, DMX) [pF] : 115

Kapazität Ader/Schirm bei 1 ft. (AES/EBU, DMX) [pF] : 35,05

Wellenwiderstand [Ω] : 110

Isolationswiderstand bei 1 km [GΩ] : 1

Isolationswiderstand bei 1000 feet [GΩ] : 0,3

Isolationswiderstand bei 1 km (AES/EBU, DMX) [GΩ] : 1

Isolationswiderstand bei 1000 feet (AES/EBU, DMX) [GΩ] : 0,3

Leiterwiderstand bei 1 km [Ω] : 53

Leiterwiderstand bei 1000 ft. [Ω] : 16,15

Schirmwiderstand bei 1 km [Ω] : 28

Schirmwiderstand bei 1000 ft. [Ω] : 8,53

XLR-STECKER / BUCHSE  :

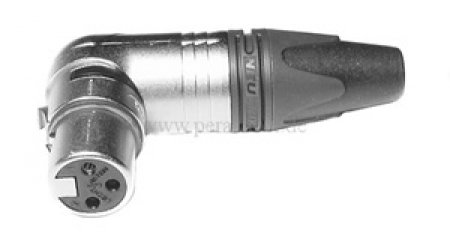

NC3MRX ; NC3FRX  ( Neutrik )
