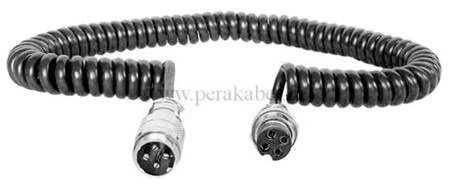

KABEL :
Spiralisiert ; Außendurchm. ca 4,5mm ; Farbe schwarz ;
Länge : 1,8m ; 3m ( voll ausgezogen ! )

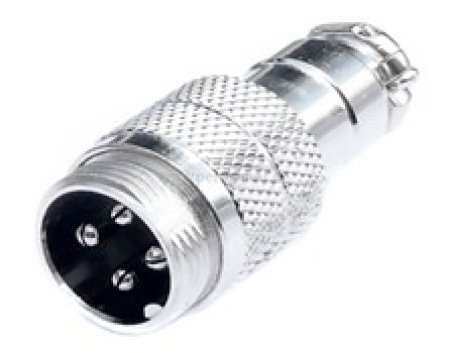

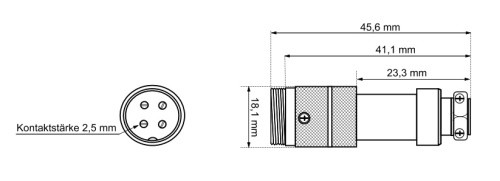

MIKROFONSTECKER :
4pol ; verschraubbare Zugentlastung ; Japan-Norm

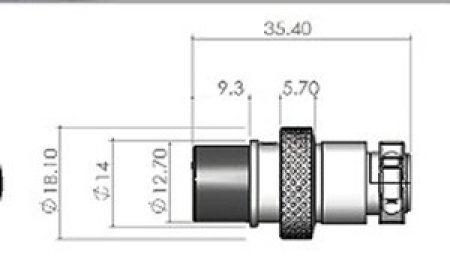

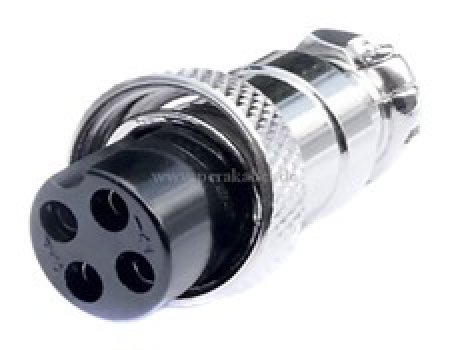

MIKROFONBUCHSE :
4pol ; verschraubbare Zugentlastung ; Japan-Norm
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
Belegung der Steckverbinder :
1 auf 1
2 auf 2
3 auf 3
4 auf 4 Masse/Schirm
Bitte beachten:

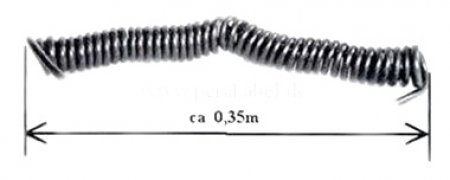

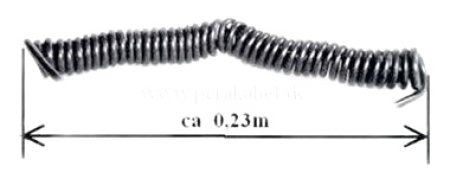

1,8m Empf. Einsatzlänge 0,8m
3m Empf. Einsatzlänge 2m
Spiralisierte Kabel nie voll ausziehen da ansonsten die Funktionalität des Kabels stark eingeschränkt werden könnte ( z. B. Kabel kehrt nicht in den spiralisierten Zustand zurück ; zu hohe Zugbelastung der Verbindungen zwischen Kabel und Steckverbinder ).
