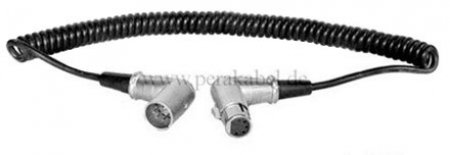

KABEL :
Spiralisiert ; Außendurchm. ca 4,5mm ; Farbe schwarz ;
Länge 3m ( voll ausgezogen ! )

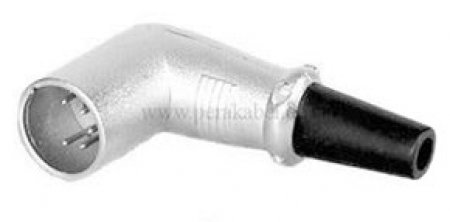

XLR-STECKER :
5pol ; verschraubbare Zugentlastung ; gewinkelt

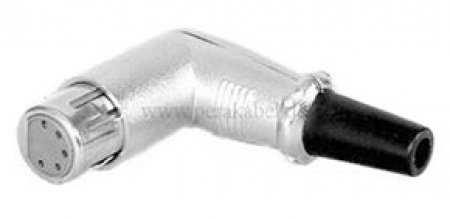

XLR-BUCHSE :
5pol ; verschraubbare Zugentlastung ; gewinkelt
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
Belegung der Steckverbinder :
1 auf 1 Masse/Schirm
2 auf 2
3 auf 3
4 auf 4
5 auf 5
Bitte beachten:

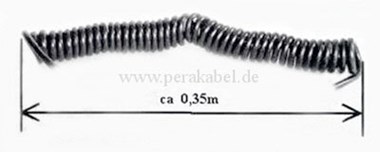

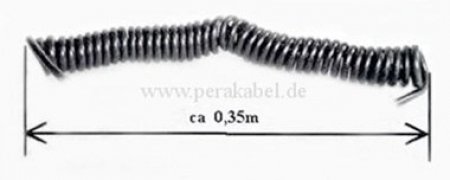

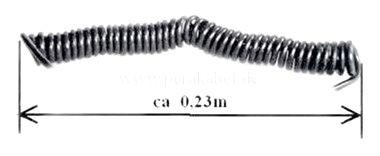

Empf. Einsatzlänge
Spiralisierte Kabel nie voll ausziehen da ansonsten die Funktionalität des Kabels stark eingeschränkt werden könnte ( z. B. Kabel kehrt nicht in den spiralisierten Zustand zurück ; zu hohe Zugbelastung der Verbindungen zwischen Kabel und Steckverbinder ).
