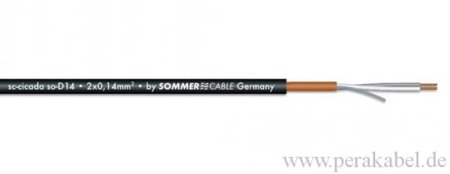

KABEL : Sommer SC-Cicada SO-D14
Mit kerbfestem und temperaturbeständigem PUR-Mantel!
Vorteile:
-
Hochflexibel durch feinen Cu-Litzenaufbau
-
Hervorragend geschirmt durch dichten Spiralwendelschirm mit 95 % Bedeckung
-
Langlebig und kerbfest durch stabilen PUR-Mantel
Anwendung:
-
Innenverdrahtung von Mischpulten, Racks und anderen Audiokomponenten
-
Flexible Leitung für Clipmikrofone, Ohrhörer, Sprecheinheiten etc.
Eigenschaften PUR
Eigenschaften Analog
Eigenschaften OFC hochreines Kupfer
Anwendung Patch- & Mikrofonkabel
Signalübertragung symmetrisch
Aufbau (2LI2Y0,14mm²) DY
Mantelmaterial PUR Master-Blend
Mantel Ø [mm] 2,60
Kanalanzahl (audio) 1
Innenleiter (audio) 2
Innenleiter (audio) [mm²] 0,14
Innenleiter Ø (audio) [mm] 0,42
AWG (audio) 26
Abschirmung Spiralwendel + Beilauflitze verzinnt (0,22 mm²)
Cu-Litzen (audio) 18
Cu-Litze Ø (audio) [mm] 0,10
Leiterisolationsmaterial PE
Leiterisolation Ø [mm] 0,90
UV-Beständig Ja
Brandlast je m [kWh] 0,08
Bauform rund
Bedeckung, opt. [%] 95
Temperatur min. [°C] -30
Temperatur max. [°C] 70
Breite [mm] 2,6
Höhe [mm] 2,6
Kapazität Ader/Ader bei 1m (audio) [pF] 65
Kapazität Ader/Ader bei 1 ft. (audio) [pF] 19,812
Kapazität Ader/Schirm bei 1m (audio) [pF] 120
Kapazität Ader/Schirm bei 1 ft. (audio) [pF] 36,576
Isolationswiderstand bei 1 km [GΩ] 1
Isolationswiderstand bei 1000 feet [GΩ] 0,3048
Isolationswiderstand bei 1 km (audio) [GΩ] 1
Isolationswiderstand bei 1000 feet (audio) [GΩ] 0,3048
Leiterwiderstand bei 1 km [Ω] 148
Leiterwiderstand bei 1000 ft. [Ω] 45,1104
Schirmwiderstand bei 1 km [Ω] 30
Schirmwiderstand bei 1000 ft. [Ω] 9,144
Farbe schwarz ; weiß (ohne Aufdruck)

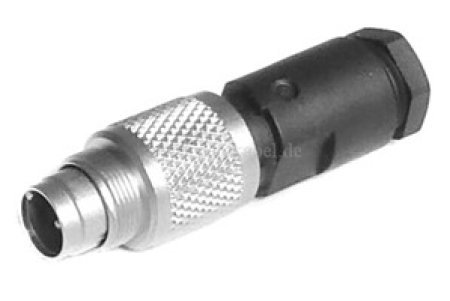

Sub Miniatur Stecker
Serie Serie 712
Produktgruppe (kurz) M9 IP67
Steckverbinder Bauform Kabelstecker
Ausführung Steckverbinder Stift gerade
Polzahl 3
Steckverbinder-Verriegelung schrauben
Verriegelung M9
Montageart Kabelmontage
Anschlussart löten
Elektrische Kennwerte :
Bemessungsspannung (V) 125 V
Bemessungsstrom (40 °C) 4,0 A
Isolationswiderstand ≥ 1010 Ω
Durchgangswiderstand ≤ 3 mΩ
Isolierstoffgruppe III
Überspannungskategorie II
Verschmutzungsgrad 1
EMV ungeschirmt
EMV-Tauglichkeit ungeschirmt
Materialeigenschaften :
Material Gehäuse PA/CuZn (Messing vernickelt)
Material (Kontakt) CuZn (Messing)
Material Kontaktkörper PBT (UL94 V-0)
Material Verriegelung CuZn (Messing vernickelt)
Kontaktoberfläche Au (Gold)
SCIP Nummer 9c4399d6-6f6a-40c1-9bdc-ef1e39b774e0
Technische Kennwerte :
Kabeldurchlass 3,5 - 5,0 mm
Anschlussquerschnitt (AWG) AWG 24
Anschlussquerschnitt (mm) max. 0,25 mm²
Schutzart IP67

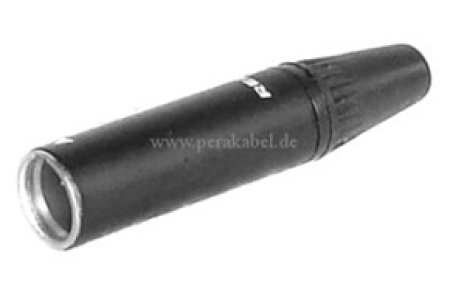

Mini XLR-Stecker :
3 pol ; Rean ( Neutrik ) RT3MC-B

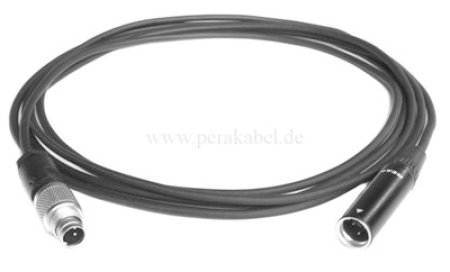

( Sub Pin 1 an XLR Pin 2 / Sub Pin 3 an XLR Pin 3 / Sub Pin 2 an XLR Pin 1 Schirm )
