KABEL :
DAP Dig-Quad
DMX-Kabel ; OFC ; geflochtener Schirm ; Textileinlage ; Außendurchm. 7mm
Leiterwiderstand: 130 Ohm/Km
Schutzwiderstand: 12.5 Ohm/Km
Kapazität Innenleitung: 35pF/m
Kapazität Innenleitung
(Schutz): 52pF/m
Arbeitstemperatur
(min./max.): 20~60 °C
Spannung: 30V
Nominale Impedanz: 110 Ohm
Leitungskanäle Ø mm: OFC
Leitungsisolierung: LDPE Weiss+Rot+Gelb+Schwarz
Leitungsisolierung: Ø in mm: 1,6
Füllmaterial: Papier
1. Schicht: Kupferlegierung 7x14x0,12
2. Schicht: -
Außenisolierung: PVC matt-schwarz
Außenisolierung: Ø in mm: 7

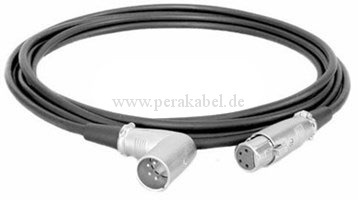

XLR-STECKER :
4 polig ; erschraubbare Zugentlastung ; gewinkelt
XLE-BUCHSE :
4 polig ; erschraubbare Zugentlastung
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
Belegung der Steckverbinder :
1 auf 1
2 auf 2
3 auf 3
4 auf 4
Masse/Schirm an Gehäuse
