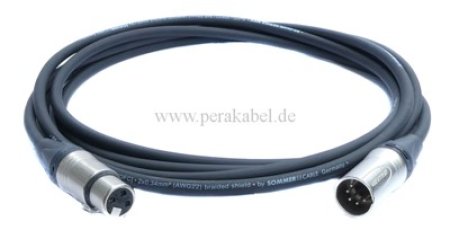

XLR-Stecker 5 polig auf XLR-Buchse 3 polig (Neutrik)

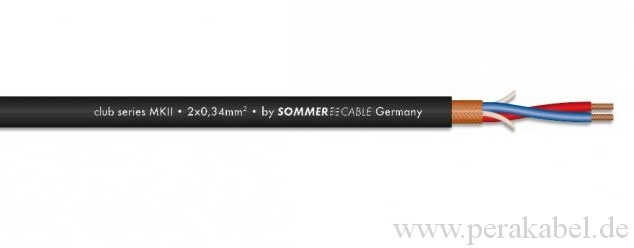

Club Series MKII
Mikrofonkabel

Vorteile:
- Hohe Übertragungsqualität durch die Verwendung von OFC-Litzen und großen Adernquerschnitt von 2 x0,34 mm²
- Sehr niedrige Kapazität durch PE-Isolierung
- Gute Abschirmung durch dichten Cu-Geflechtschirm
- Hohe Flexibilität, dadurch leicht trommelbar

Anwendung:
- Bühneneinsatz
- Studiobetrieb
- Festinstallation

Technische Daten:
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Studio / Broadcast
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: (2LI2Y0,34mm²)CY
- Mantelmaterial: PVC
- Mantel Ø: 6,5 mm
- Kanalanzahl (audio): 1
- Innenleiter (audio): 2
- Innenleiter (audio): 0,34 mm²
- Innenleiter Ø (audio): 0,66 mm
- AWG (audio): 22
- Abschirmung: Cu-Geflechtschirm mit 0,10 mm Einzellitzen
- Cu-Litzen (audio): 19
- Cu-Litze Ø (audio): 0,15 mm
- Leiterisolationsmaterial: PE
- Leiterisolation Ø: 1,5 mm
- Gewicht bei 1m: 50 g
- UV-Beständig: Ja
- Brandlast je m: 0,22 kWh
- Bauform: rund
- Bedeckung, opt.: 95 %
- Temperatur min.: -25 °C
- Temperatur max.: 70 °C
- Breite: 6,5 mm
- Höhe: 6,5 mm
- Kapazität Ader/Ader bei 1m (audio): 58 pF
- Kapazität Ader/Schirm bei 1m (audio): 115 pF

- Wellenwiderstand: 100 Ohm
- Isolationswiderstand bei 1 km: 1 GOhm
- Isolationswiderstand bei 1 km (audio): 1 GOhm
- Leiterwiderstand bei 1 km: 55 Ohm
- Schirmwiderstand bei 1 km: 25 Ohm

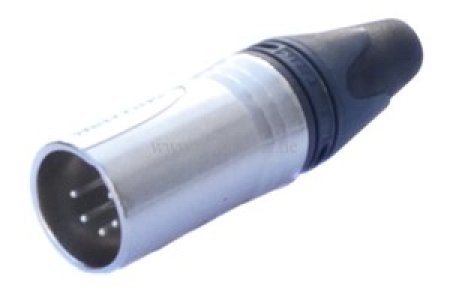

XLR-Stecker :
5 polig ; Neutrik NC5MXX

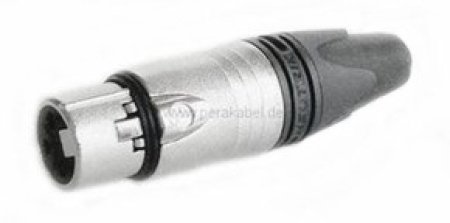

XLR-Buchse :
3 polig ; Neutrik NC3FXX

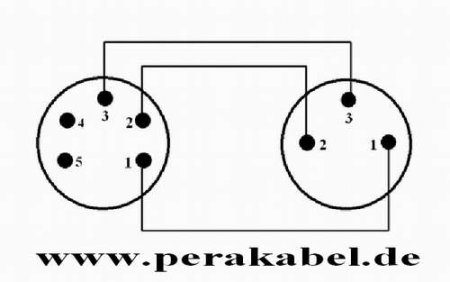

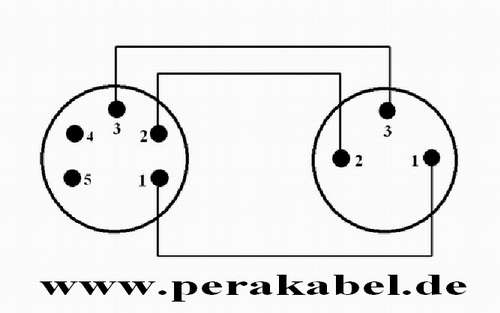

Belegung : 1 auf 1 ; 2 auf 2 ; 3 auf 3
