Mikrofonkabel / analog, flexibel, 7x0,14mm²
Leiter: Kupferlitze blank [stranded wire, bare copper]
Leiteraufbau : 0,14 mm² - Einzeldraht Ø 0,05mm
Aderisolation : perimer®
Aderdurchmesser: 0,73mm
Aderanzahl : 7
Verseilung : Adern über Kernfüller verseilt
Zwischenmantelisolation : perivin®
Zwischenmantelfarbe : schwarz
Zwischenmanteldurchmesser : 3,20mm
Schirmung : Wendelschirm blk.
Mantelisolation : perivin®
Mantelfarbe: schwarz [black]
Außendurchmesser : 4,70mm
Elektrische und mechanische Werte:
Leiterwiderstand : max. 143,0000 Ohm/km bei 20°C
Temperaturbereich statisch: -30 bis +70°C
Temperaturbereich dynamisch: -15 bis +70°C
Biegeradius statisch : 6,0 x Außendurchmesser
Biegeradius dynamisch : 8,0 x Außendurchmesser

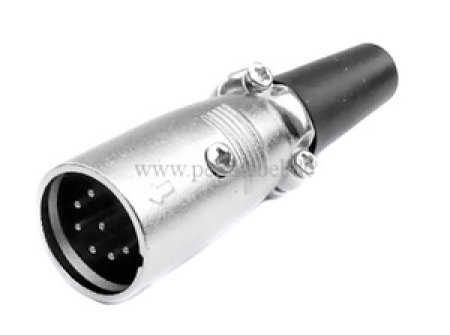

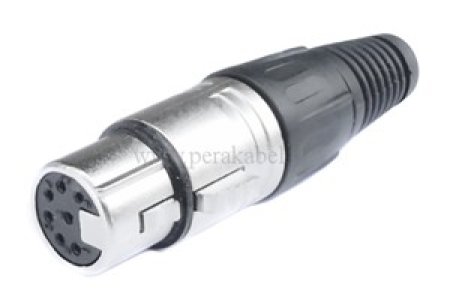

XLR-STECKER / BUCHSE:
7 polig ; verschraubbare Zugentlastung
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
Belegung der Steckverbinder :
1 auf 1 Masse/Schirm
2 auf 2
3 auf 3
4 auf 4
5 auf 5
6 auf 6
7 auf 7
