KABEL :
Technische Daten
Hersteller Technokabel
Leitungs-Typ zur Datenübertragung
Leitungs-Art LiY-CY
Kabelaufbau 7x0,34mm2
Aderaufbau Line
Anzahl Adern 7
Aderquerschnitt 0,34mm2
Aderkennzeichnung farbig ohne Farbwiederholungen
Schirmaufbau Geflecht aus verzinnt Kupferdrähten, geschirmt
Material für Leitungsisolation PVC
Farbe der Isolierung schwarz
Nennspannung 300V
Art des Materials strahlungshemmend
Betriebstemperatur -5...70°C
Resistenz gegenüber Großteil der Öle
Leitungsaußendurchmesser 5,9mm
Biegeradius der Leitung min. 10xØ
Anwendung der Leitungen
-
Automatik
-
Datenübertragung
-
industrielle Elektronik
-
Maschinensteuerungen

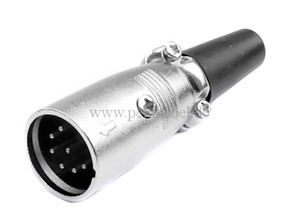

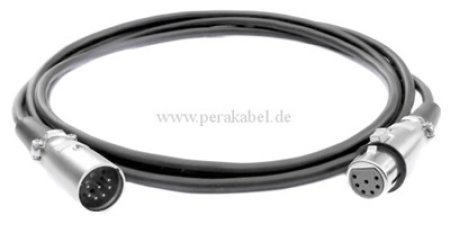

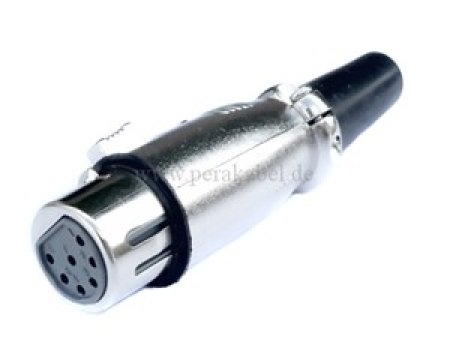

XLR-STECKER / BUCHSE :
7 polig ; verschraubbare Zugentlastung
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
Belegung der Steckverbinder :
1 : 1
Schirm an Pin 1
