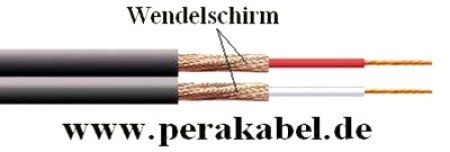

KABEL :
Zwillingskabel
Wendelschirm ; Außendurchm. 8 x 4mm ; Innenleiter 2x 0,22qmm ;
Farbe :schwarz

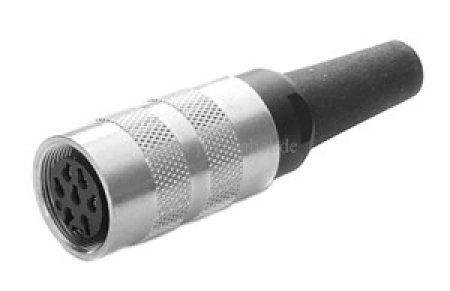

DIN-BUCHSE :
Serie Serie 581
Produktgruppe (kurz) M16 IP40
Steckverbinder Bauform Kabelkupplung
Anschlussart löten
Steckverbinder-Verriegelung schrauben
Montageart Kabelmontage
Bereich Miniatur Steckverbinder
Polzahl: 7 DIN
Bemessungsspannung (V) 125 V
Bemessungsstrom (40 °C) 5,0 A
Isolationswiderstand ≥ 1010 Ω
Durchgangswiderstand ≤ 5 mΩ
Isolierstoffgruppe III
Überspannungskategorie I
Verschmutzungsgrad 1
EMV-Tauglichkeit schirmbar
Material (Kontakt) CuZn (Messing)
Material Kontaktkörper PBT (UL94 V-0)
RoHS-Wert (Pb)
RoHS-Bezeichnung Blei
SVHC-Bezeichnung Lead
SVHC-Wert CAS 7439-92-1
Kabeldurchlass 4,0-6,0 mm
Anschlussquerschnitt (AWG) AWG 18
Anschlussquerschnitt (mm) max. 0,75 mm²
Schutzart IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder

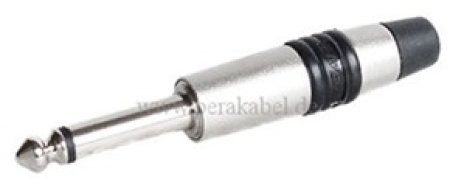

KLINKENSTECKER :
2 pol ; 6,3mm ; Rean NYS 224C (Neutrik)
DIN Pin : 3 an Tip (linker Kanal) ; DIN Pin : 1 an Tip (rechter Kanal) ; DIN Pin : 7 Schirm
( Pin 2 ; 4 ; 5 und 6 nicht belegt )
