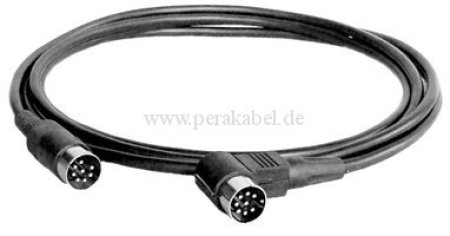

Steuer / Signal-Kabel
Technische Daten :
LiY-CY; 8x0,14mm2; PVC; schwarz; 300V
Hersteller Technokabel
Leitungs-Typ zur Datenübertragung
Kabelaufbau 8x0,14mm2
Aderaufbau Line
Anzahl Adern 8
Aderquerschnitt 0,14mm2
Aderkennzeichnung farbig ohne Farbwiederholungen
Schirmaufbau Geflecht aus verzinnt Kupferdrähten, geschirmt
Farbe der Isolierung schwarz
Art des Materials strahlungshemmend
Betriebstemperatur -5...70°C
Resistenz gegenüber Großteil der Öle
Leitungsaußendurchmesser 4,8mm
Schutzader Fehlen
Biegeradius der Leitung min. 10xØ
Anwendung der Leitungen :
Automatik
Datenübertragung
industrielle Elektronik
Maschinensteuerungen

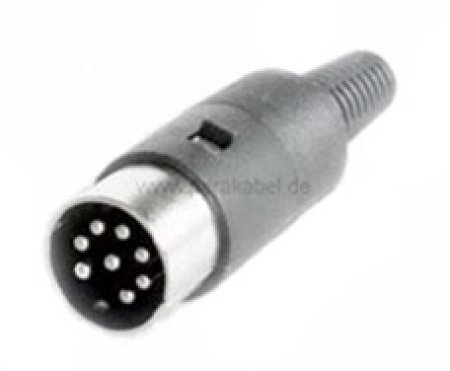

DIN-Stecker :
8 polig ; plastik ; 270°
Zentralpin ( Pin 8 mittig )

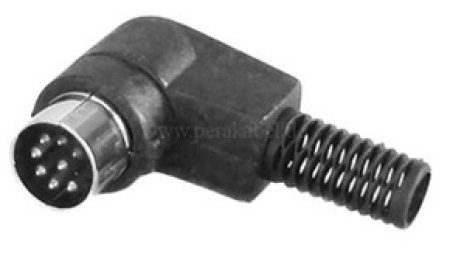

DIN-Stecker :
8 polig ; plastik ; 270° gewinkelt
Zentralpin ( Pin 8 mittig )
Alle Pins 1:1 belegt ! ( Masse/Schirm an Gehäuse )
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
