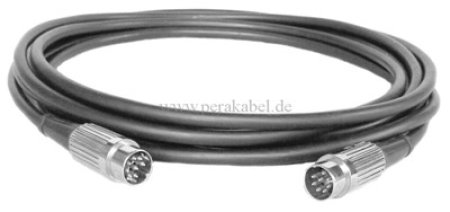

DIN-Kabel - Stecker 8 polig 270° Deltron (Schirm an Geh.-8x0,34)

Steuer / Signal-Kabel

Technische Daten
Hersteller Technokabel
Leitungs-Typ zur Datenübertragung
Leitungs-Art LiY-CY
Kabelaufbau 8x0,34mm²
Aderaufbau Line
Anzahl Adern 8
Aderquerschnitt 0,34mm²
Aderkennzeichnung farbig ohne Farbwiederholungen
Schirmaufbau Geflecht aus verzinnt Kupferdrähten, geschirmt
Material für Leitungsisolation PVC
Farbe der Isolierung schwarz
Nennspannung 300V
Art des Materials strahlungshemmend
Betriebstemperatur -5...70°C
Resistenz gegenüber Großteil der Öle
Leitungsaußendurchmesser 5,9mm
Biegeradius der Leitung min. 10xØ
Anwendung der Leitungen

• Automatik

• Datenübertragung

• industrielle Elektronik

• Maschinensteuerungen

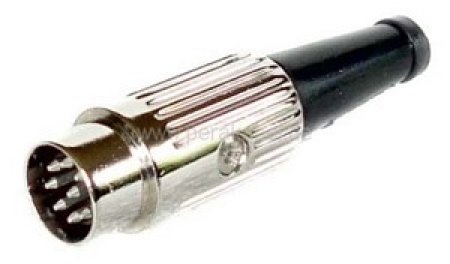

DIN-Stecker :
Technische Daten
Hersteller DELTRON
Steckverbinder-Typ DIN
SteckverbinderStecker
Steckverbinder-Art männlich
Anzahl Pole 8

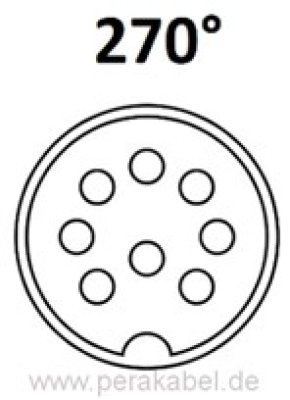

Steckverbinder-Ausgangssystem 270°
Räumliche Orientierung gerade
Mechanische Montage für Leitungen
Elektrische Montage Löten
Nennspannung 34V
Nennstrom 2A
Kontaktbeschichtung versilbert
Max. Kontaktwiderstand 10mΩ
Betriebstemperatur -25...70°C
Gehäusematerial Zinkstopp
Beschichtungsmaterial Nickel

Alle Pins 1:1 belegt !
Schirm an Gehäuse

Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
