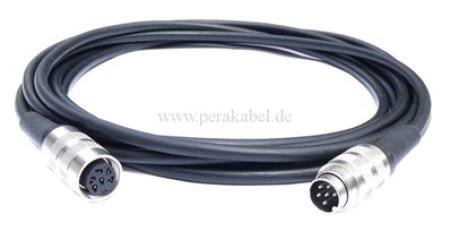

DIN-Stecker 6polig Schraubverschluss auf DIN-Buchse 6polig Schraubverschluss (Schirm an Geh.)
(Art.Nr.: 61865)
Steuer / Signal-Kabel
Technische Daten :
LiY-CY; 6x0,14mm2; PVC; schwarz; 300V
Hersteller TECHNOKABEL
Kabelaufbau 6x0,14mm2
Aderaufbau Line
Anzahl Adern 6
Aderquerschnitt 0,14mm2
Aderkennzeichnung farbig ohne Farbwiederholungen
Schirmaufbau Geflecht aus verzinnt Kupferdrähten, geschirmt
Farbe der Isolierung schwarz
Art des Materials strahlungshemmend
Betriebstemperatur -5...70°C
Resistenz gegenüber Großteil der Öle
Leitungsaußendurchmesser 4,5mm
Schutzader Fehlen
Biegeradius der Leitung min. 10xØ
Anwendung der Leitungen
Automatik
Datenübertragung
industrielle Elektronik
Maschinensteuerungen

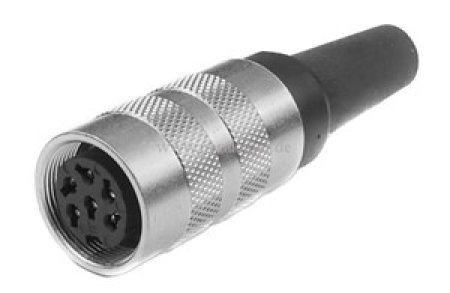

DIN-BUCHSE :
Steckverbinder Bauform: Kabeldose
Polzahl: 6 DIN
Produktgruppe (kurz): M16 IP40
Serie: Serie 581
Steckverbinder-Verriegelung: schrauben
Anschlussart: löten
Anschlussquerschnitt (mm): max. 0.75 mm²
Anschlussquerschnitt (AWG): AWG 18
Schutzart: IP40
EMV-Tauglichkeit: schirmbar
Bemessungsspannung (V): 250 V
Verschmutzungsgrad: 1
Überspannungskategorie: I
Isolierstoffgruppe: III
Bemessungsstrom (40 °C): 5,0 A
Durchgangswiderstand: ≤ 5 mΩ
Isolationswiderstand: ≥ 1010 Ω
Material (Kontakt): CuSn (Bronze)
Kontaktoberfläche: Ag (Silber)
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Ausführung: Steckverbinder Buchse gerade
Verriegelung: M16
Montageart: Kabelmontage
EMV: schirmbar
Varianten-Bezeichnung: M16 IP40 Kabeldose, Polzahl: 6 DIN, 6.0 - 8.0 mm, schirmbar,löten, IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder

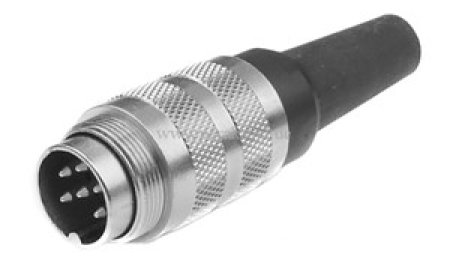

DIN-STECKER :
Steckverbinder Bauform: Kabelstecker
Polzahl: 6 DIN
Produktgruppe (kurz): M16 IP40
Serie: Serie 581
Steckverbinder-Verriegelung: schrauben
Anschlussart: löten
Anschlussquerschnitt (mm): max. 0.75 mm²
Anschlussquerschnitt (AWG): AWG 18
Schutzart: IP40
EMV-Tauglichkeit: schirmbar
Bemessungsspannung (V): 250 V
Verschmutzungsgrad: 1
Überspannungskategorie: I
Isolierstoffgruppe: III
Bemessungsstrom (40 °C): 5,0 A
Durchgangswiderstand: ≤ 5 mΩ
Isolationswiderstand: ≥ 1010 Ω
Material (Kontakt): CuZn (Messing)
Kontaktoberfläche: Ag (Silber)
Material Kontaktkörper: PBT (UL94 V-0)
Kabeldurchlass: 6.0 - 8.0 mm
Ausführung: Steckverbinder Stift gerade
Verriegelung: M16
Montageart: Kabelmontage
EMV: schirmbar
Varianten-Bezeichnung: M16 IP40 Kabelstecker, Polzahl: 6 DIN, 6.0 - 8.0 mm, schirmbar,löten, IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder
( Pns 1:1 belegt ; Schirm an Gehäuse )
