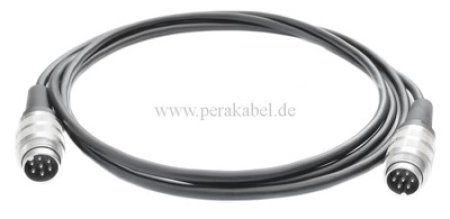

DIN-Stecker 7polig Schraubverschluss auf DIN-Stecker 7polig Schraubverschluss (Schirm an 7)
Steuer / Signal-Kabel
Technische Daten :
LiY-CY; 6x0,14mm2; PVC; schwarz; 300V
Hersteller TECHNOKABEL
Kabelaufbau 6x0,14mm2
Aderaufbau Line
Anzahl Adern 6
Aderquerschnitt 0,14mm2
Aderkennzeichnung farbig ohne Farbwiederholungen
Schirmaufbau Geflecht aus verzinnt Kupferdrähten, geschirmt
Farbe der Isolierung schwarz
Art des Materials strahlungshemmend
Betriebstemperatur -5...70°C
Resistenz gegenüber Großteil der Öle
Leitungsaußendurchmesser 4,5mm
Schutzader Fehlen
Biegeradius der Leitung min. 10xØ
Anwendung der Leitungen
Automatik
Datenübertragung
industrielle Elektronik
Maschinensteuerungen
Serie Serie 581
Produktgruppe (kurz) M16 IP40

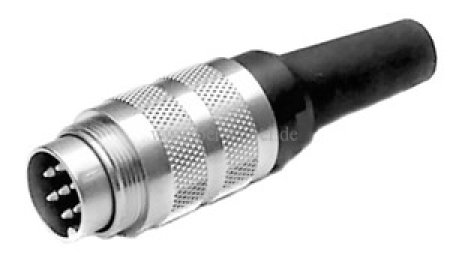

Steckverbinder Bauform Kabelstecker
Anschlussart löten
Steckverbinder-Verriegelung schrauben
Montageart Kabelmontage
Bereich Miniatur Steckverbinder
Polzahl: 7 DIN
Bemessungsspannung (V) 125 V
Bemessungsstrom (40 °C) 5,0 A
Isolationswiderstand ≥ 1010 Ω
Durchgangswiderstand ≤ 5 mΩ
Isolierstoffgruppe III
Überspannungskategorie I
Verschmutzungsgrad 1
EMV-Tauglichkeit schirmbar
Material (Kontakt) CuZn (Messing)
Material Kontaktkörper PBT (UL94 V-0)
RoHS-Wert (Pb)
RoHS-Bezeichnung Blei
SVHC-Bezeichnung Lead
SVHC-Wert CAS 7439-92-1
Kabeldurchlass 4,0-6,0 mm
Anschlussquerschnitt (AWG) AWG 18
Anschlussquerschnitt (mm) max. 0,75 mm²
Schutzart IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder
Pin 1:1 belegt ( Schirm an Pin 7 )
