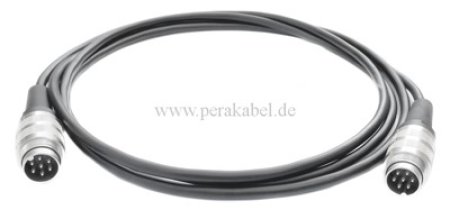

DIN-Stecker 7polig Schraubverschluss auf DIN-Stecker 7polig Schraubverschluss
Steuer / Signal-Kabel
Hersteller : TECHNOKABEL
Leitungs-Typ : zur Datenübertragung
Leitungs-Art : LiYY
Schirmaufbau : ungeschirmt
Nennspannung : 300V
Äußeres Isolationsmaterial : PVC
Ader-Art : Cu
Aderaufbau : Line
Anzahl Adern : 7
Aderquerschnitt : 0,14qmm
Betriebstemperatur : -40...80°C
Resistenz gegenüber : Großteil der Öle
Kabeleigenschaften : strahlungshemmend
Anwendung der Leitungen : Automatik, industrielle Elektronik, Maschinensteuerungen, Datenübertragung
Schutzader (Schirm) : kein Schirm
Leitungsaußendurchmesser : 4,8mm
Serie Serie 581
Produktgruppe (kurz) M16 IP40

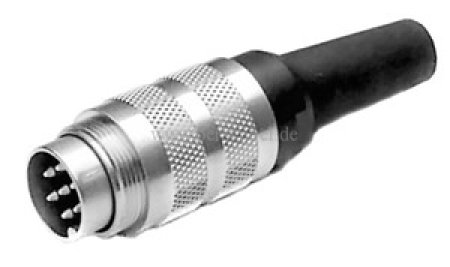

Steckverbinder Bauform Kabelstecker
Anschlussart löten
Steckverbinder-Verriegelung schrauben
Montageart Kabelmontage
Bereich Miniatur Steckverbinder
Polzahl: 7 DIN
Bemessungsspannung (V) 125 V
Bemessungsstrom (40 °C) 5,0 A
Isolationswiderstand ≥ 1010 Ω
Durchgangswiderstand ≤ 5 mΩ
Isolierstoffgruppe III
Überspannungskategorie I
Verschmutzungsgrad 1
EMV-Tauglichkeit schirmbar
Material (Kontakt) CuZn (Messing)
Material Kontaktkörper PBT (UL94 V-0)
RoHS-Wert (Pb)
RoHS-Bezeichnung Blei
SVHC-Bezeichnung Lead
SVHC-Wert CAS 7439-92-1
Kabeldurchlass 4,0-6,0 mm
Anschlussquerschnitt (AWG) AWG 18
Anschlussquerschnitt (mm) max. 0,75 mm²
Schutzart IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder
Pin 1:1 belegt
