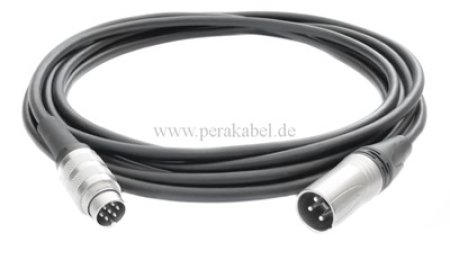

DIN-Stecker 7polig Schraubverschluss auf XLR-Stecker

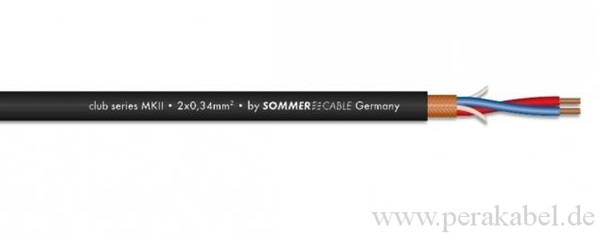

Club Series MKII
Mikrofonkabel

Vorteile:
- Hohe Übertragungsqualität durch die Verwendung von OFC-Litzen und großen Adernquerschnitt von 2 x0,34 mm²
- Sehr niedrige Kapazität durch PE-Isolierung
- Gute Abschirmung durch dichten Cu-Geflechtschirm
- Hohe Flexibilität, dadurch leicht trommelbar

Anwendung:
- Bühneneinsatz
- Studiobetrieb
- Festinstallation

Technische Daten:
- Eigenschaften: Analog
- Eigenschaften: OFC hochreines Kupfer
- Einsatzgebiet: ELA 100 V
- Einsatzgebiet: Studio / Broadcast
- Farbe: schwarz
- Signalübertragung: symmetrisch
- Aufbau: (2LI2Y0,34mm²)CY
- Mantelmaterial: PVC
- Mantel Ø: 6,5 mm
- Kanalanzahl (audio): 1
- Innenleiter (audio): 2
- Innenleiter (audio): 0,34 mm²
- Innenleiter Ø (audio): 0,66 mm
- AWG (audio): 22
- Abschirmung: Cu-Geflechtschirm mit 0,10 mm Einzellitzen
- Cu-Litzen (audio): 19
- Cu-Litze Ø (audio): 0,15 mm
- Leiterisolationsmaterial: PE
- Leiterisolation Ø: 1,5 mm
- Gewicht bei 1m: 50 g
- UV-Beständig: Ja
- Brandlast je m: 0,22 kWh
- Bauform: rund
- Bedeckung, opt.: 95 %
- Temperatur min.: -25 °C
- Temperatur max.: 70 °C
- Breite: 6,5 mm
- Höhe: 6,5 mm
- Kapazität Ader/Ader bei 1m (audio): 58 pF
- Kapazität Ader/Schirm bei 1m (audio): 115 pF

- Wellenwiderstand: 100 Ohm
- Isolationswiderstand bei 1 km: 1 GOhm
- Isolationswiderstand bei 1 km (audio): 1 GOhm
- Leiterwiderstand bei 1 km: 55 Ohm
- Schirmwiderstand bei 1 km: 25 Ohm

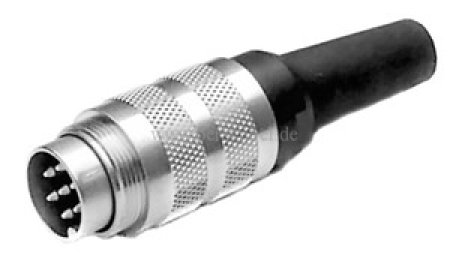

DIN-STECKER :
Serie Serie 581
Produktgruppe (kurz) M16 IP40
Steckverbinder Bauform Kabelstecker
Anschlussart löten
Steckverbinder-Verriegelung schrauben
Montageart Kabelmontage
Bereich Miniatur Steckverbinder
Polzahl: 7 DIN
Bemessungsspannung (V) 125 V
Bemessungsstrom (40 °C) 5,0 A
Isolationswiderstand ≥ 10¹⁰ Ω
Durchgangswiderstand ≤ 5 mΩ
Isolierstoffgruppe III
Überspannungskategorie I
Verschmutzungsgrad 1
EMV-Tauglichkeit schirmbar
Material (Kontakt) CuZn (Messing)
Material Kontaktkörper PBT (UL94 V-0)
RoHS-Wert (Pb)
RoHS-Bezeichnung Blei
SVHC-Bezeichnung Lead
SVHC-Wert CAS 7439-92-1
Kabeldurchlass 4,0-6,0 mm
Anschlussquerschnitt (AWG) AWG 18
Anschlussquerschnitt (mm) max. 0,75 mm²
Schutzart IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder

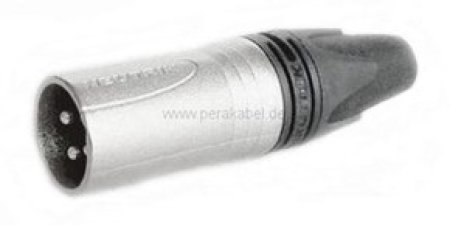

XLR-STECKER :
3 pol ; Neutrik NC3MXX

DIN Pin : 3 an XLR Pin 2 ; DIN Pin : 1 an XLR Pin 3 ; DIN Pin : 7 an XLR Pin 1 Schirm
( Pin 2 ; 4 ; 5 und 6 nicht belegt )
