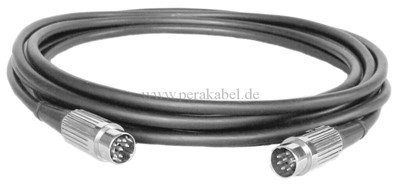

DIN-Stecker 8 polig auf DIN-Stecker 8 polig 270° Deltron ( Schirm an Pin 2 )

Mikrofonkabel / analog, flexibel, 7x0,14mm²

Leiter: Kupferlitze blank [stranded wire, bare copper]
Leiteraufbau : 0,14 mm² - Einzeldraht Ø 0,05mm
Aderisolation : perimer®
Aderdurchmesser: 0,73mm
Aderanzahl : 7
Verseilung : Adern über Kernfüller verseilt
Zwischenmantelisolation : perivin®
Zwischenmantelfarbe : schwarz
Zwischenmanteldurchmesser : 3,20mm
Schirmung : Wendelschirm blk.
Mantelisolation : perivin®
Mantelfarbe: schwarz [black]
Außendurchmesser : 4,70mm

Elektrische und mechanische Werte:
Leiterwiderstand : max. 143,0000 Ohm/km bei 20°C
Temperaturbereich statisch: -30 bis +70°C
Temperaturbereich dynamisch: -15 bis +70°C
Biegeradius statisch : 6,0 x Außendurchmesser
Biegeradius dynamisch : 8,0 x Außendurchmesser

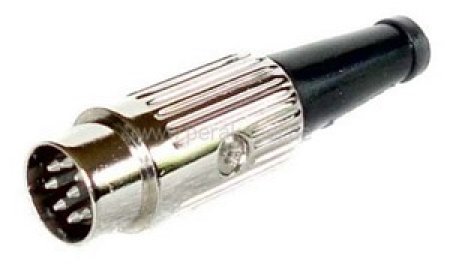

DIN-Stecker :
Technische Daten
Hersteller DELTRON
Steckverbinder-Typ DIN
SteckverbinderStecker
Steckverbinder-Art männlich
Anzahl Pole 8
Steckverbinder-Ausgangssystem 270°
Räumliche Orientierung gerade
Mechanische Montage für Leitungen
Elektrische Montage Löten
Nennspannung 34V
Nennstrom 2A
Kontaktbeschichtung versilbert
Max. Kontaktwiderstand 10mΩ
Betriebstemperatur -25...70°C
Gehäusematerial Zinkstopp
Beschichtungsmaterial Nickel

Alle Pins 1:1 belegt ! ( Masse/Schirm an Pin 2 )

Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
