Name : SC-Control Flex
Eigenschaften : OFC hochreines Kupfer
Eigenschaften : Analog
Einsatzgebiet : ELA 100 V
Einsatzgebiet : Mobiler Einsatz outdoor / indoor ; Installation; Studio / Broadcast
Anwendung : Steuerleitung
Farbe : grau

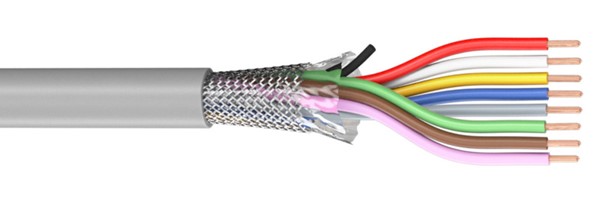

Aufbau : LIY-CY
Mantelmaterial : PVC, flammwidrig
Mantelmaterial (control) : PVC, selbstverlöschend und flammwidrig
Mantel Ø [mm] : 7,00
Kanalanzahl (control) : 8
Innenleiter (control) [mm²] : 0,34
Innenleiter Ø (control) [mm] : 0,66
AWG (control) : 22
Abschirmung : Cu-Geflecht verzinnt
Bedeckung, opt. [%] : 90
Cu-Litzen (control) : 7
Cu-Litze Ø (control) [mm] : 0,25
Leiterisolationsmaterial : PVC, selbstverlöschend und flammwidrig
Gewicht bei 1 m [g] : 77
Bauform : rund
Temperatur min. [°C] : -30
Temperatur max. [°C] : 80
Kapazität Ader/Ader bei 1m (control) [pF] : 120
Kapazität Ader/Ader bei 1 ft. (control) [pF] : 36,576
Kapazität Ader/Schirm bei 1m (control) [pF] : 240
Kapazität Ader/Schirm bei 1 ft. (control) [pF] : 3,152
Isolationswiderstand bei 1 km [GΩ] : 0,2
Isolationswiderstand bei 1000 feet [GΩ] : 0,061
Isolationswiderstand bei 1 km (control) [GΩ] : 0,2
Isolationswiderstand bei 1000 feet (control) [GΩ] : 0,061
Leiterwiderstand bei 1 km [Ω] :138
Leiterwiderstand bei 1000 ft. [Ω] : 42,0624

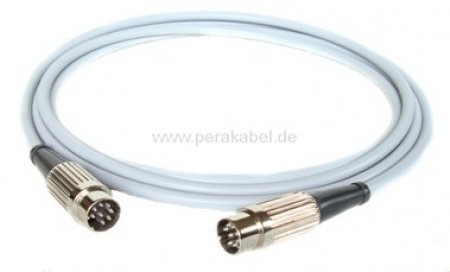

DIN-Stecker :

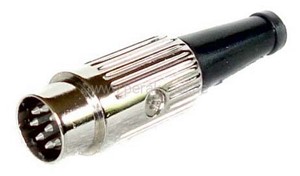

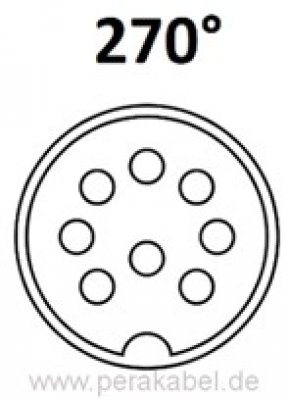

8 polig ; 270° ; metall ( Deltron )
Alle Pins 1:1 belegt !
Schirm an Gehäuse
Bitte die Belegung der Steckverbinder beachten ( können z.B. aus den technischen Daten der Gerätehersteller entnommen werden ) !
