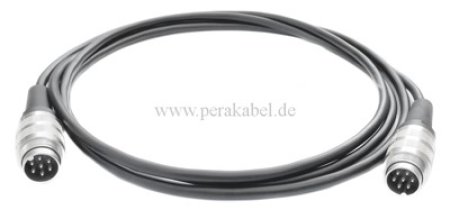

DIN-Stecker 7polig Schraubverschluss auf DIN-Stecker 7polig Schraubverschluss (Schirm an Geh.-7x0,34)
Steuer / Signal-Kabel
Technische Daten
Hersteller Technokabel
Leitungs-Typ zur Datenübertragung
Leitungs-Art LiY-CY
Kabelaufbau 7x0,34mm2
Aderaufbau Line
Anzahl Adern 7
Aderquerschnitt 0,34mm2
Aderkennzeichnung farbig ohne Farbwiederholungen
Schirmaufbau Geflecht aus verzinnt Kupferdrähten, geschirmt
Material für Leitungsisolation PVC
Farbe der Isolierung schwarz
Nennspannung 300V
Art des Materials strahlungshemmend
Betriebstemperatur -5...70°C
Resistenz gegenüber Großteil der Öle
Leitungsaußendurchmesser 5,9mm
Biegeradius der Leitung min. 10xØ
Anwendung der Leitungen
-
Automatik
-
Datenübertragung
-
industrielle Elektronik
-
Maschinensteuerungen
Serie Serie 581
Produktgruppe (kurz) M16 IP40

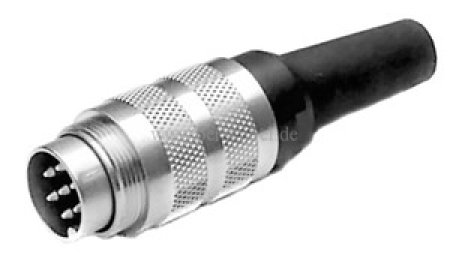

Steckverbinder Bauform Kabelstecker
Anschlussart löten
Steckverbinder-Verriegelung schrauben
Montageart Kabelmontage
Bereich Miniatur Steckverbinder
Polzahl: 7 DIN
Bemessungsspannung (V) 125 V
Bemessungsstrom (40 °C) 5,0 A
Isolationswiderstand ≥ 1010 Ω
Durchgangswiderstand ≤ 5 mΩ
Isolierstoffgruppe III
Überspannungskategorie I
Verschmutzungsgrad 1
EMV-Tauglichkeit schirmbar
Material (Kontakt) CuZn (Messing)
Material Kontaktkörper PBT (UL94 V-0)
RoHS-Wert (Pb)
RoHS-Bezeichnung Blei
SVHC-Bezeichnung Lead
SVHC-Wert CAS 7439-92-1
Kabeldurchlass 4,0-6,0 mm
Anschlussquerschnitt (AWG) AWG 18
Anschlussquerschnitt (mm) max. 0,75 mm²
Schutzart IP40
Varianten-Beschreibung: M16, Serie 581, Miniatur Steckverbinder
Pin 1:1 belegt ( Schirm an Gehäuse )
